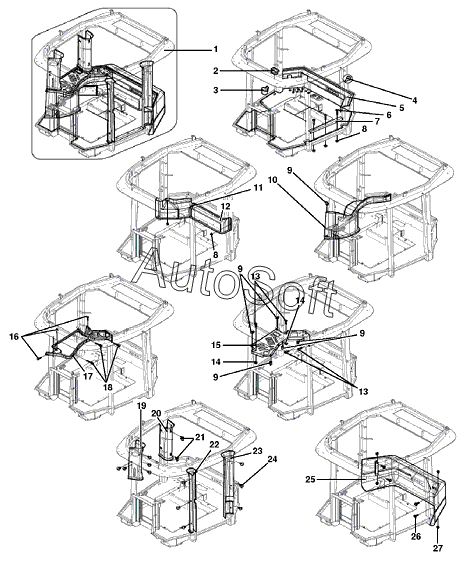

Каталог запасных частей к технике: Versatile серии HHT (2008). 8INT02 Установка деталей внутренней части кабины
1
1
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11a
11a
11b
11b
12
13
13
14
14
15a
15a
15b
15b
15c
15c
15d
15d
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Рама жесткости кабины HHP | |
| 1 | 8***9 | Рама жесткости кабины HHP-L4wd | |
| 10 | 8***7 | Панель левого пульта управления | |
| 11a | 8***V | Лента липучка, длина 1м | |
| 11b | 8***V | Лента липучка, длина 1м | |
| 12 | 8***0 | Полоса | |
| 13 | 9***2 | Болт M10x30 Cl-8.8 | |
| 14 | 9***8 | Гайка шестигранная M10x1.50 Cl-8.0 | |
| 15a | 8***1 | Панель правого пульта управления | |
| 15b | 8***9 | Панель правого пульта управления | |
| 15c | 8***7 | Панель правого пульта управления | |
| 15d | 8***8 | Панель правого пульта управления | |
| 16 | 8***0 | Болт с крестообразной головкой M6x20 | |
| 17 | 8***6 | Панель левая | |
| 18 | 8***9 | Болт M6x30, Cl-4.8 Pl | |
| 19 | 8***8 | Накладка передняя правая HHT | |
| 2 | 8***6 | Поддон | |
| 20 | 8***9 | Накладка задняя правая HHT | |
| 21 | 8***V | Защелка | |
| 22 | 8***0 | Накладка передняя левая HHT | |
| 23 | 8***1 | Накладка задняя левая HHT | |
| 24 | 8***6 | Болт M10x16 Gr5 | |
| 25 | 8***1 | Задняя панель кабины | |
| 26 | 8***0 | Комплект крепежныхвинтов и шайб | |
| 27 | 4***6 | Гайка M12 Usr Pl | |
| 3 | 8***7 | Подстаканник HHP-L4wd | |
| 4 | 8***V | Липкая двухсторонняя акриловая лента 1х1296dm | |
| 5 | 8***1 | Панель задняя | |
| 6 | 8***3 | Болт | |
| 7 | 8***5 | Направляющая карданного вала | |
| 8 | 8***4 | Гайка шестигранная FLG USR M 6 PL | |
| 9 | 9***7 | Гайка U М6х1.0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
