Каталог запасных частей к технике: Versatile серии HHT (2008). 8OPC03a Справочник пульта гидравлики
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
15
15
16
16
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34

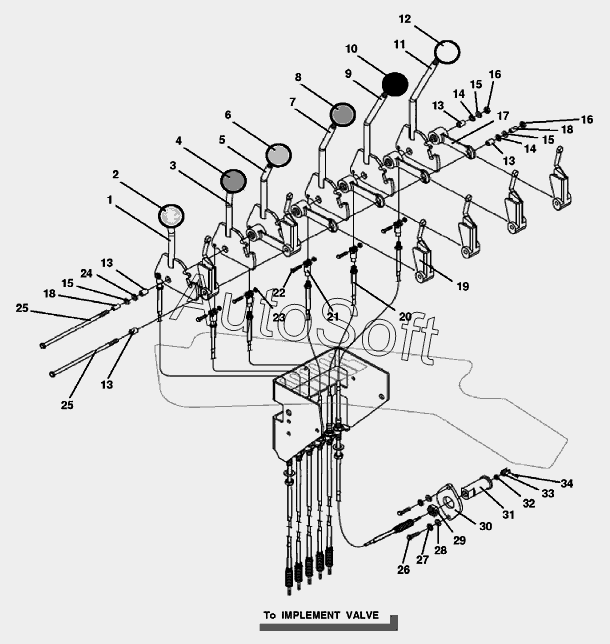

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Рычаг гидрораспределителя, 1 секция | |
| 2 | 8***3 | Головка рычага зеленая | |
| 3 | 8***2 | Рычаг гидрораспределителя, 2 секция | |
| 4 | 9***5 | Рукоятка | |
| 5 | 8***3 | Рычаг гидрораспределителя, 3 секция | |
| 6 | 9***6 | Рукоятка | |
| 7 | 8***4 | Рычаг гидрораспределителя, 4 секция | |
| 8 | 9***7 | Рукоятка | |
| 9 | 8***5 | Рычаг гидрораспределителя, 5 секция | |
| 10 | 8***4 | Рукоятка | |
| 11 | 8***6 | Рычаг гидрораспределителя, 6 секция | |
| 12 | 8***7 | Кнопка | |
| 13 | 8***1 | Втулка, нейлон HHP L4wd | |
| 14 | 9***9 | Шайба 0.375 | |
| 15 | 8***6 | Шайба Sae 0.380 Pl, сталь | |
| 16 | 8***3 | Контргайка 0.38NC GR5 PL | |
| 17 | 9***9 | Пластина | |
| 18 | 8***4 | Втулка 0.376 внутр. диам., 0.626 внешн. диам., 0.6 | |
| 19 | 9***1 | Рычаг блокировки | |
| 20 | 8***3 | Жгут электрический, ННР | |
| 21 | 9***7 | Вилка троса 1/4 28UNF | |
| 22 | 8***1 | Болт шестигранный 0.25x0.88GR5 PL | |
| 23 | 8***2 | Контргайка 1/4dm-0.20 | |
| 24 | 8***5 | Шайба 0.406X1.625X0.083 PL | |
| 25 | 8***9 | Болт 0.375x10.50 Gr-8 Pl | |
| 26 | 8***2 | Нарезной болт 0.25x1.12 GR8 | |
| 27 | 8***2 | Шайба 0.250PL | |
| 28 | 8***1 | Шайба 0.312x0.734x0.065 Pl, сталь | |
| 29 | 8***3 | Гайка 0.75UNF GR2 PL | |
| 30 | 9***2 | Фланец, алюминиевый | |
| 31 | 8***9 | Электромуфта | |
| 32 | 8***3 | Контргайка 0.25 GR5 PL | |
| 33 | 8***4 | Вилка, замыкаемая болтом | |
| 34 | 8***3 | Пружинный штифт, диметр 6,длина 20.00 |
