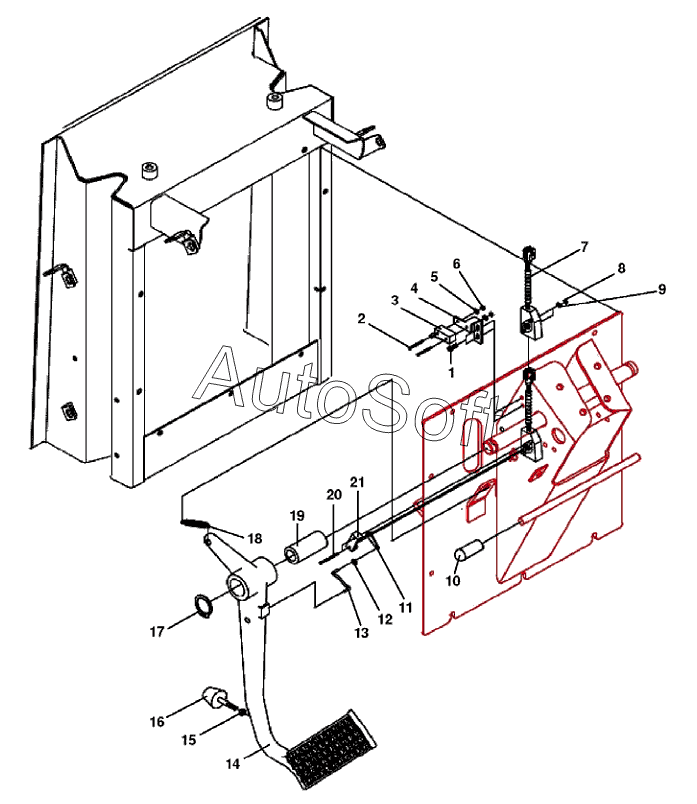

Каталог запасных частей к технике: Versatile серии HHT (2008). 5CLP02 Тяги муфты сцепления 16 скоростной АКПП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 2 | 9***4 | Болт №6x1.25 | |
| 3 | 8***1 | Педаль ТА22 АКПП | |
| 4 | 8***0 | Кронштейн | |
| 5 | 2***4 | Шайба 0.150x0.320x0.020 | |
| 6 | 8***8 | Гайка №6-32, 0.138х5/16 | |
| 7 | 8***0 | Датчик нажатия педали, ТА22 АКПП | |
| 8 | 8***6 | Контргайка М5 | |
| 9 | 9***6 | Шайба плоская диам.внут.5.48, наруж.10.0, толщина 1.0, Pl сталь | |
| 10 | 9***5 | Фиксатор педали сцепления/тормоза | |
| 11 | 8***0 | Рычаг тяги педали | |
| 12 | 8***4 | Фиксатор | |
| 13 | 8***7 | Тяга | |
| 14 | 8***0 | Педаль сцепления | |
| 15 | 8***4 | Гайка FLG USR 0.313NF | |
| 16 | 8***5 | Крепление бампера | |
| 17 | 2***1 | Стопорное кольцо диам.1.00dm | |
| 18 | 8***7 | Пружина растяжения 31.7 внешн. диам., 125 длина | |
| 19 | 5***8 | Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm | |
| 20 | 8***4 | Болт M5x60 Zncr/B | |
| 21 | 8***9 | Опорная втулка педали, полиуретан |
