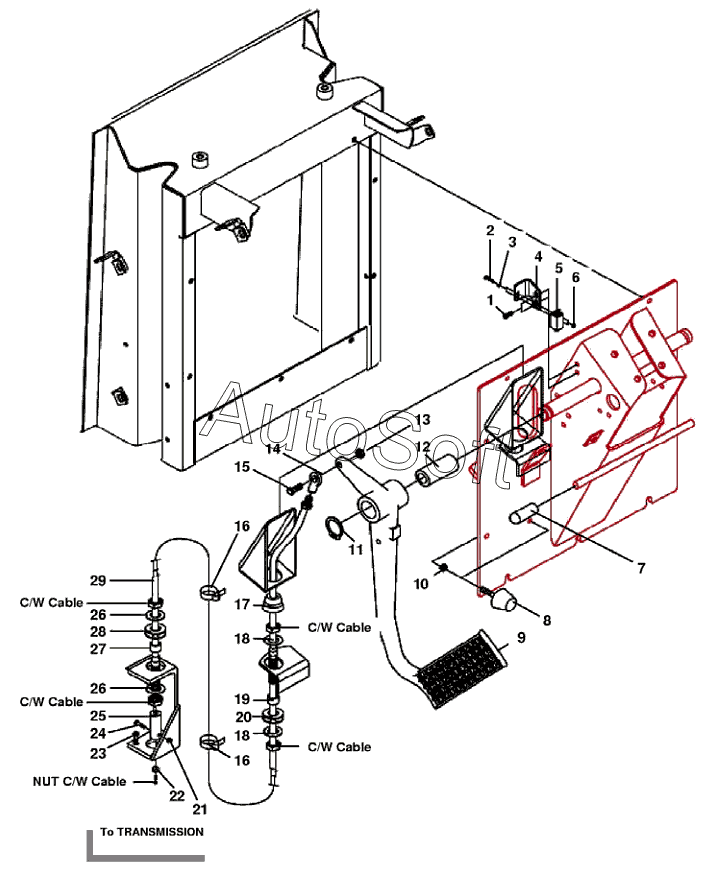

Каталог запасных частей к технике: Versatile серии HHT (2008). 5CLS01 Тяги муфты сцепления 12 скоростной МКПП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
18
18
20
21
23
22
22
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 2 | 8***2 | Крепежный винт с плоскоконической головкой M4x16 | |
| 3 | V***5 | Шайба плоская диам.внут.4.30, наруж.9.0, толщина 0.80мм, Pltd сталь | |
| 4 | 8***2 | Кронштейн переключателя | |
| 5 | 9***7 | Переключатель с сердечником | |
| 6 | 8***8 | Контргайка с нейлоновой вставкой M4 | |
| 7 | 9***5 | Фиксатор педали сцепления/тормоза | |
| 8 | 8***5 | Крепление бампера | |
| 9 | 8***0 | Педаль сцепления | |
| 10 | V***8 | Гайка 0.31Onf GR5 PL | |
| 11 | 2***1 | Стопорное кольцо диам.1.00dm | |
| 12 | 5***8 | Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm | |
| 13 | 8***0 | Педаль сцепления | |
| 14 | 8***6 | Наконечник троса управления 1/4 | |
| 15 | V***9 | Болт 0.375x24unfx1.75 Gr-5 | |
| 16 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 17 | 9***4 | Кольцо уплотнительное, диам.внут. 0.37 наруж. 1.75 толщина 0.64dm | |
| 18 | 8***9 | Шайба диам.внутр.0.688 наруж.1.75 толщина 0.134dm, сталь Pl | |
| 18 | 8***9 | Прокладка внешн o 19,05, внутр o 16,00, длини 8,50 | |
| 20 | 8***8 | Уплотняющее кольцо, внутр. o 3/4, 3/16GT, внеш. o | |
| 21 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 22 | 8***8 | Муфта со втулкой | |
| 23 | 5***2 | Болт 250x75usr Gr-5 Pl | |
| 24 | V***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 25 | 8***9 | Изоляционная втулка сцепления | |
| 26 | 8***6 | Шайба специальная 19.5MM | |
| 27 | 8***7 | Прокладка компрессора | |
| 28 | 8***8 | Уплотняющее кольцо, внутр. o 1,00, 1/4GT, внеш. o | |
| 29 | 8***2 | Жгут электрический, длина 2023мм |
