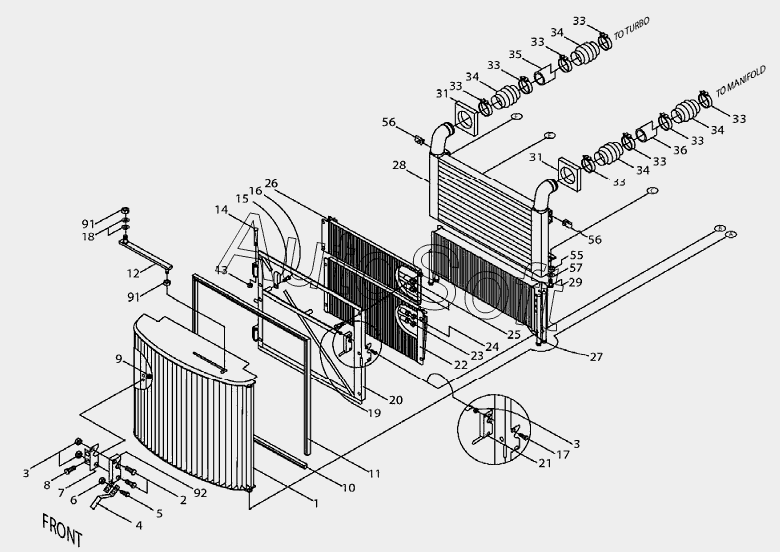

Каталог запасных частей к технике: Versatile серии HHT (2008). 1CLG01 Радиаторная решетка с радиаторами в сборе
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
24
23
23
25
26
27
28
29
31
31
33
33
33
33
33
33
33
33
34
34
34
34
36
35
35
36
55
56
56
57
91
91
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Решетка радиатора, HHP-L4WD | |
| 2 | 8***9 | Болт M6x30, Cl-4.8 Pl | |
| 3 | 8***4 | Гайка шестигранная FLG USR M 6 PL | |
| 4 | 8***4 | Ручка фиксатора, HHP-L4WD | |
| 5 | 4***4 | Болт M4x7x12, CL 4.8 | |
| 6 | 1***2 | Гайка M4 | |
| 7 | 8***7 | Кронштейн крепления решетки радиатора | |
| 8 | 3***1 | Болт Cl-8.8Pl M8x1.25x25 | |
| 9 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 10 | 8***1 | Уплотнение радиатора нижнее, длина 1089мм, резина | |
| 11 | 8***0 | Уплотнение радиатора, длина 3256мм, резина | |
| 12 | 8***5 | Дверной упор | |
| 13 | V***4 | Контргайка M12 | |
| 14 | 4***5 | Болт M12x1.75x90 Cl-10.9 | |
| 15 | 9***8 | Хомут 1.50dm | |
| 16 | 2***9 | Болт шестигранный USR M10x20 PL | |
| 17 | 8***1 | Болт шестигранный FLG USR M 6x30 PL | |
| 18 | 9***4 | Шайба диам.внут.13.34, наруж.34.93, толщина 3.18мм, нейлон | |
| 19 | 2***7 | Болт M10x16 | |
| 20 | 8***1 | Рама радиатора HHP | |
| 21 | 8***4 | Затвор решетки | |
| 22 | 8***1 | Конденсатор кондиционера HHP-L4WD | |
| 23 | 8***3 | Трубка кондиционера 5/16x5200 J2064C | |
| 24 | 8***2 | Трубка кондиционера 13/32x4000 J2064C | |
| 25 | 8***1 | Шланг 1/2x2600 100R1 | |
| 26 | 8***0 | Радиатор топливный, двигатель Qsx-15L, HHP-L4WD | |
| 27 | 8***9 | Радиатор масляный | |
| 28 | 8***8 | Теплообменник воздушный, двигатель Qsx-15, HHP | |
| 29 | 9***2 | Болт M12x50 Cl-8.8 | |
| 31 | 8***7 | Уплотнитель из пеноматериала | |
| 33 | 8***3 | Хомут, болт SPRG 4.0 | |
| 34 | 8***6 | Шланг охладителя наддувочного воздуха | |
| 35 | 8***5 | Патрубок | |
| 36 | 8***8 | Воздушный патрубок левый двигатель Qsx-15 | |
| 36 | 8***9 | Воздушный патрубок правый двигатель Qsx-15 | |
| 55 | 8***4 | Установочная гайка | |
| 56 | 8***9 | U гайка М12 | |
| 57 | 9***3 | Шайба 0.500x1.625x0.095 Pl, сталь | |
| 91 | 4***5 | Гайка M10 Usr Pl | |
| 92 | 8***3 | Фиксатор HHP-L4WD |
