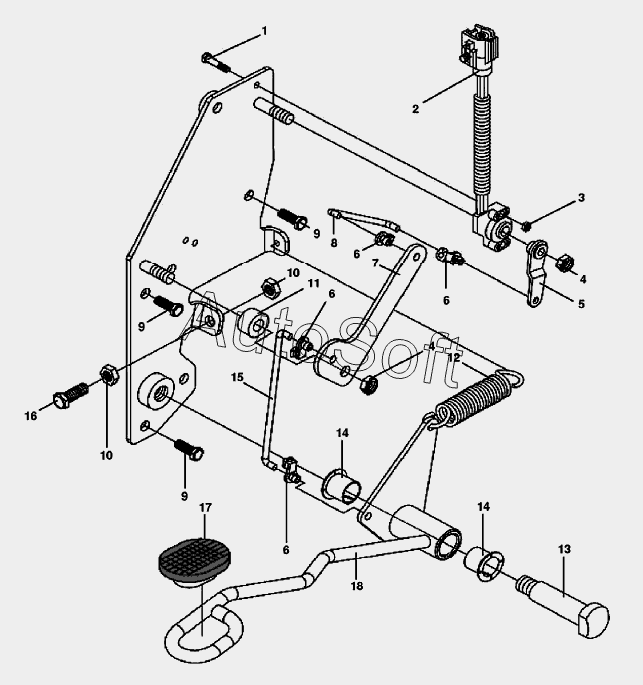

Каталог запасных частей к технике: Versatile серии HHT (2008). 1DCL01 Механизм управления акселератором в сборе
1
2
3
4
4
5
6
6
6
6
7
8
9
9
9
10
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Болт M4x25 Cl-8.8 | |
| 2 | 9***4 | Потенциометр | |
| 3 | 8***8 | Контргайка с нейлоновой вставкой M4 | |
| 4 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 5 | 9***5 | Рычаг | |
| 6 | 9***4 | Клипса | |
| 7 | 8***6 | Уголок системы рычагов | |
| 8 | 8***9 | Тяга, длина 67мм | |
| 9 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 10 | 9***0 | Гайка M8x1.25 | |
| 11 | 8***7 | Втулка диам.наруж. 0.75dm толщина 0.50dm | |
| 12 | 8***3 | Пружина диаметр 0.75, длина 79.4 | |
| 13 | 8***8 | Болт М12х1.75 - 6g | |
| 14 | 8***0 | Втулка диам.внутр.16 наруж. 24 длина 16мм | |
| 15 | 8***3 | Тяга 112мм | |
| 16 | 4***7 | Болт M8x25 Cl-8.8 | |
| 17 | 9***1 | Подушка, резина | |
| 18 | 8***7 | Педаль акселератора |
