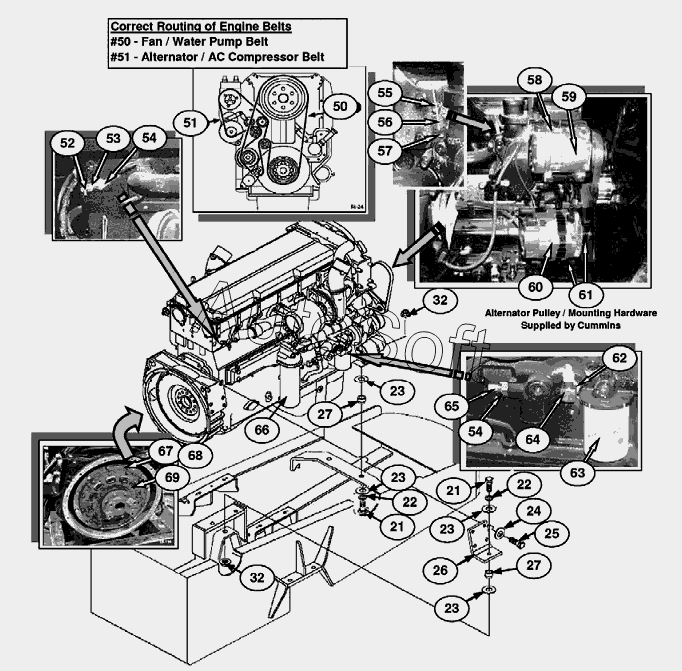

Каталог запасных частей к технике: Versatile серии HHT (2008). 1ENG02Rs Двигатель Qsx-15 в сборе, правая сторона
21
21
22
22
23
23
23
23
24
25
26
27
27
32
32
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21 | 9***3 | Болт M20x2.5x110 Cl 8.8 | |
| 22 | 8***2 | Шайба 21.00X37.00X3.00 HDN | |
| 23 | 9***8 | Шайба плоская диам.внут.21, наруж.95.0, толщина 6.35мм сталь | |
| 24 | 1***1 | Шайба M20 Pl, сталь | |
| 25 | 9***6 | Болт 3/4x2.00dm Gr-8 | |
| 26 | 8***5 | Кронштейн задний | |
| 27 | 8***0 | Демпфер | |
| 32 | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 50 | 8***7 | Ремень от вентилятора к водяному насосу | |
| 51 | 8***8 | Ремень от генератора к компрессору | |
| 52 | 8***5 | Кран отопителя | |
| 53 | V***7 | Фитинг 1/2fnptx3/8fnpt | |
| 54 | 8***4 | Адаптер шестигранный короткий W/O-Ring, M27orbx1/2npt | |
| 55 | 8***2 | Шланговое соединение 3/16x1/8NPTF | |
| 56 | 2***5 | Фитинг 1/4mnptx1/8fnpt | |
| 57 | 8***3 | Адаптер M12 Orb-1/4 Npt | |
| 58 | V***9 | Болт M8x1.25x100 | |
| 59 | 8***1 | Компрессор системы кондиционирования | |
| 60 | 9***8 | Генератор переменного тока 130 А | |
| 61 | N***e | Изолятор | |
| 62 | 8***2 | Фитинг M27 Orb-3/4 Npt | |
| 63 | 8***9 | Фильтр водяной | |
| 64 | 9***4 | Фитинг, 90 3/4x3/4mnpt | |
| 65 | 8***8 | Фитинг 45-5/8x1/2npt | |
| 66 | 8***8 | Фильтр масляный | |
| 67 | 2***1 | Болт шестигранный 0.44x2.00GR8 PL | |
| 68 | 9***5 | Шайба 0.469X0.750X0.095 HDN | |
| 69 | 8***6 | Пружина муфты |
