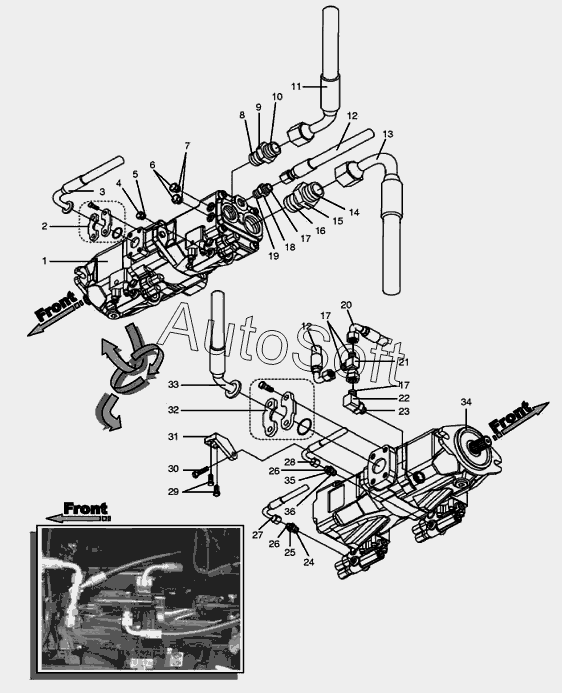

Каталог запасных частей к технике: Versatile серии HHT (2008). HTP01 Подключение гидравлического насоса
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Плунжерный насос 55 / 45 HHP-L4wd | |
| 2 | 8***0 | Хомут 16 | |
| 3 | 8***4 | Рукав 3/4dmх1500мм 100r17 | |
| 4 | 8***0 | Пробка М12orb | |
| 5 | N***e | Изолятор | |
| 6 | 8***1 | Пробка М14orb | |
| 7 | N***e | Изолятор | |
| 8 | N***e | Изолятор | |
| 9 | 8***6 | Штуцер M33orb 1-3/16orfs | |
| 10 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 11 | 8***5 | Рукав 3/4dmх3600мм 100r17 | |
| 12 | 8***1 | Рукав 1/2dmх850мм 100r1 | |
| 13 | 8***9 | Рукав 1dmх1600мм 100r17 | |
| 14 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 15 | 8***5 | Штуцер M42orb 1-7/16orfs | |
| 16 | N***e | Изолятор | |
| 17 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 18 | 8***3 | Штуцер M18orbx13/16orfs | |
| 19 | N***e | Изолятор | |
| 20 | 8***6 | Рукав 1/2dmх400мм 100r1 | |
| 21 | 8***9 | Тройник 13/16orfs 13/16orfs | |
| 22 | 9***6 | Фитинг, 90 7/8orbx13/16ofs | |
| 23 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 24 | N***e | Изолятор | |
| 25 | 8***4 | Штуцер M12orb 11/16orfs | |
| 26 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 27 | 8***7 | Рукав 3/8dmх3625мм 100r17 | |
| 28 | 8***7 | Рукав 3/8dmх2575мм 100r17 | |
| 29 | 9***2 | Болт M10x1.50x30 | |
| 30 | 2***5 | Болт M12x40 | |
| 31 | 8***2 | Крепление насоса, двигатель Qsx-15 | |
| 32 | 8***9 | Хомут 24 | |
| 33 | 8***8 | Рукав 1dmх1150мм 100r1 | |
| 34 | 9***6 | Прокладка насоса поршневого | |
| 35 | 9***0 | Штуцер 1-1/16orfsxx7/16orb | |
| 36 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
