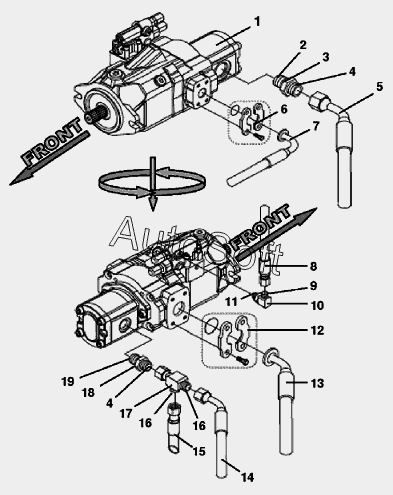

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HTP02 Подключение гидравлического насоса
10
19
18
17
16
16
15
14
13
12
11
1
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Плунжерный насос 45/22cc, HHP | |
| 2 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 3 | 8***9 | Штуцер 1.1875orfs 1.3125orb | |
| 4 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 5 | 8***4 | Рукав 3/4dmх2525мм 100r1 | |
| 6 | 8***0 | Хомут 16 | |
| 7 | 8***7 | Рукав 3/4dmх825мм 100r17 | |
| 8 | 8***8 | Рукав 3/8dmх725мм 100r17 | |
| 9 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 10 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 11 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 12 | 8***9 | Хомут 24 | |
| 13 | 8***6 | Рукав 1dmх3150мм 100r1 | |
| 14 | 8***5 | Рукав 3/4dmх3025мм 100r1 | |
| 15 | 8***9 | Рукав 3/4dmх800мм 100r17 | |
| 16 | 9***9 | Кольцо уплотнительное вн. O 1.048xтолщина 0.116 | |
| 17 | 8***0 | Тройник 1-3/16Orfs, 1-3/16Orfs | |
| 18 | 8***0 | Штуцер 1 3/16 Orfsx7/8 Orb | |
| 19 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
