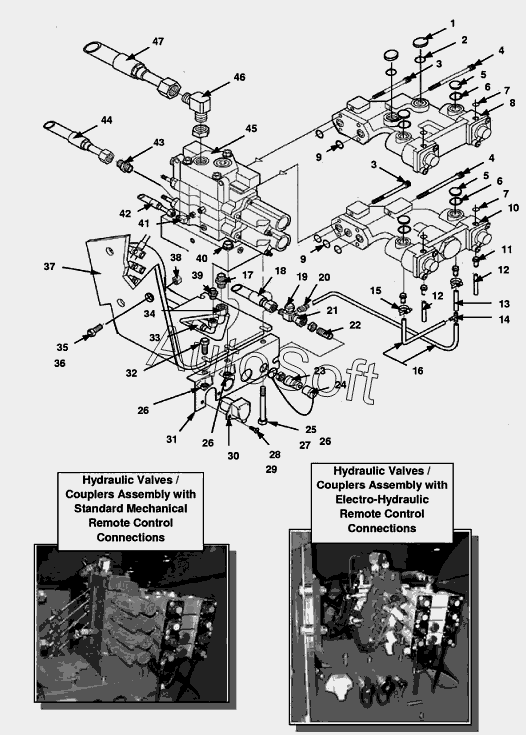

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HYD02 Гидравлические клапаны с соединительным приспособлением в сборе
1
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
39
40
41
42
42
43
44
44
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Пробка стальная Od-0.69in | |
| 2 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 3 | 8***5 | Болт M8x1.25x70 Cl-12.9 | |
| 4 | 8***2 | Болт M8x1.25x120 Cl-12.9 | |
| 5 | 8***6 | Пробка | |
| 6 | 2***6 | Кольцо уплотнительное вн. O 5/8xтолщина 1/8 BU | |
| 7 | 9***9 | Кольцо уплотнительное вн. O 0.551xтолщина 0.07 | |
| 8 | 8***0 | Муфта диагностическая | |
| 9 | 9***4 | Кольцо уплотнительное NBR90 -114 86557314 | |
| 10 | 8***1 | Муфта гидравлическая в сборе | |
| 11 | 8***8 | Фитинг 5/16 Spl | |
| 12 | 9***5 | Рукав 1/4dmх1000мм Sae 30R7 | |
| 13 | 8***7 | Патрубок 5/16dmх90мм 30r7 | |
| 14 | 8***3 | Тройник диам.наруж.0.361dm, нейлон | |
| 15 | 5***8 | Хомут 5.5/15.8dm | |
| 16 | 8***6 | Патрубок 5/16dmх165мм 30r7 | |
| 17 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 18 | 8***3 | Рукав 1/2dmх2300мм 100r17 | |
| 19 | 2***9 | Заглушка 3/4-16un №8-Jic | |
| 20 | V***4 | Штуцер 5/16 | |
| 21 | 8***0 | Тройник со стяжной гайкой 3/4fjicx3/4mjic | |
| 22 | V***7 | Штуцер Morb-3/4in Mijic-3/4in | |
| 23 | 8***5 | Втулка охватываемая 1/2 - 16Orb | |
| 24 | 8***4 | Крышка муфты гидравлической | |
| 25 | 3***7 | Болт M12x100 | |
| 26 | 9***9 | Гайка M12x1.75dm | |
| 27 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL | |
| 28 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 29 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 30 | 8***6 | Жгут задней рамы | |
| 31 | 8***5 | Кронштейн разрывныхмуфт | |
| 32 | 9***7 | Болт M 12х1.75х50 Cl-8.8 | |
| 33 | 8***1 | Рукав 3/8x2300 100R17 | |
| 34 | 8***4 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 35 | 3***1 | Болт шестигранный M20x80 8.8PL | |
| 36 | 8***2 | Шайба 21.00X37.00X3.00 HDN | |
| 37 | 8***7 | Кронштейн гидрораспределителя | |
| 37 | 8***1 | Кронштейн гидрораспределителя | |
| 38 | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 39 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 40 | 4***3 | Болт M12x110 10.9PL | |
| 41 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 42 | 8***2 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 43 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 44 | 8***5 | Рукав гидравлический в сборе 1.00x2075 100r17 | |
| 46 | 8***0 | Фитинг 90, 1-3/16orfs 7/8orb | |
| 47 | 8***5 | Рукав гидравлический в сборе 3/4х2225 100r17 |
