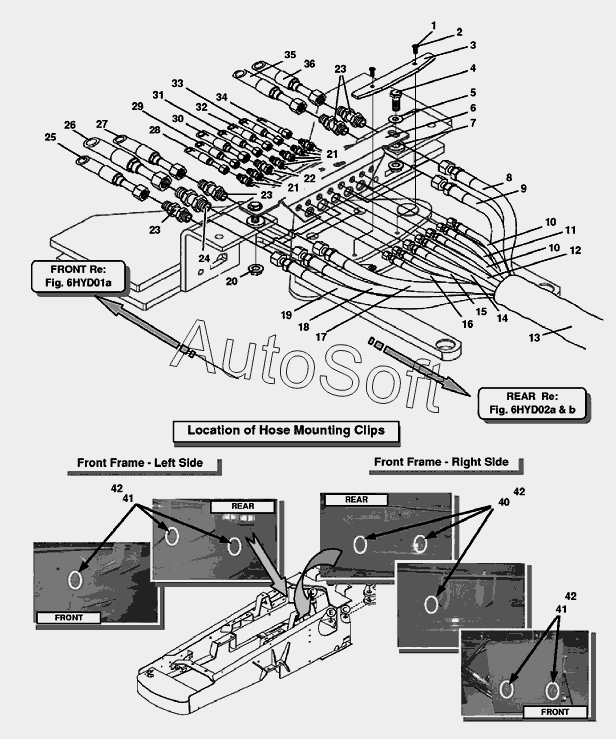

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HYD03 Соединительная перемычка в сборе
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
13
14
15
16
17
18
19
20
21
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
40
41
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Болт M10x50, Gr5 | |
| 2 | V***5 | Контргайка М10 | |
| 3 | 8***1 | Пластина | |
| 4 | 3***1 | Болт шестигранный M20x80 8.8PL | |
| 5 | 8***7 | Шайба 21.33X37.00X3.00 PL | |
| 6 | 8***4 | Кронштейн рукавов | |
| 7 | 9***4 | Кольцо диам.наруж. 50.8 внутр.25.4 толщина 20.3 | |
| 8 | 8***4 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 9 | 8***5 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 10 | 8***2 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 11 | 8***1 | Рукав 3/8x2300 100R17 | |
| 12 | 8***5 | Рукав 3/8dmх2600мм 100r17 | |
| 13 | 8***4 | Защитный рукав внутр.диам. 5dm, длина 47dm, полиэстер-винил | |
| 13 | 8***9 | Защитный рукав, диам.6dm длина47dm | |
| 14 | 8***3 | Рукав 1/2dmх2300мм 100r17 | |
| 15 | 8***6 | Рукав 3/8dmх2550мм 100r17 | |
| 16 | 8***9 | Рукав гидравлический в сборе 3/8x1300 100r17 | |
| 17 | 8***1 | Рукав 3/4dmх2400мм 100r17 | |
| 18 | 8***5 | Рукав гидравлический в сборе 1.00x2075 100r17 | |
| 19 | 8***0 | Рукав 3/4dmх2400мм 100r1 | |
| 20 | 8***7 | Контргайка с нейлоновой вставкой M20 GR9PL | |
| 21 | 8***8 | Фитинг Hex-1.00in, 2x11/16orfs, Un-2A | |
| 22 | 8***3 | Фитинг Hex-1.00in, 13/16orfs 13/16orfs | |
| 23 | 8***4 | Фитинг Hex-1.00in, 1-3/16orfs 1-3/16orfs | |
| 24 | 8***5 | Фитинг Hex-1.00in, 1-7/16orfs 1-7/16orfs | |
| 25 | 8***9 | Рукав 3/4dmх800мм 100r17 | |
| 26 | 8***3 | Рукав 1dmх1875мм 100r1 | |
| 27 | 8***7 | Рукав 3/4dmх825мм 100r17 | |
| 28 | 8***5 | Рукав гидравлический в сборе 3/8x350mm 100R17 | |
| 29 | 8***6 | Рукав 3/8dmх3200мм 100R17 | |
| 30 | 8***6 | Рукав 1/2dmх3050мм 100r17 | |
| 31 | 8***8 | Рукав 3/8dmх725мм 100r17 | |
| 32 | 8***7 | Рукав 3/8dmх3625мм 100r17 | |
| 33 | 8***8 | Рукав 3/8dmх3050мм 100r17 | |
| 34 | 8***2 | Трубка гидравлическая заднихтормозов | |
| 35 | 8***5 | Рукав 3/4dmх3600мм 100r17 | |
| 36 | 8***9 | Рукав 3/4dmх3350мм 100r17 | |
| 40 | 8***7 | Хомут 2.75dm | |
| 41 | 8***8 | Хомут 3.56dm | |
| 42 | 8***8 | Болт шестигранный FLG M10x16 8.8PL |
