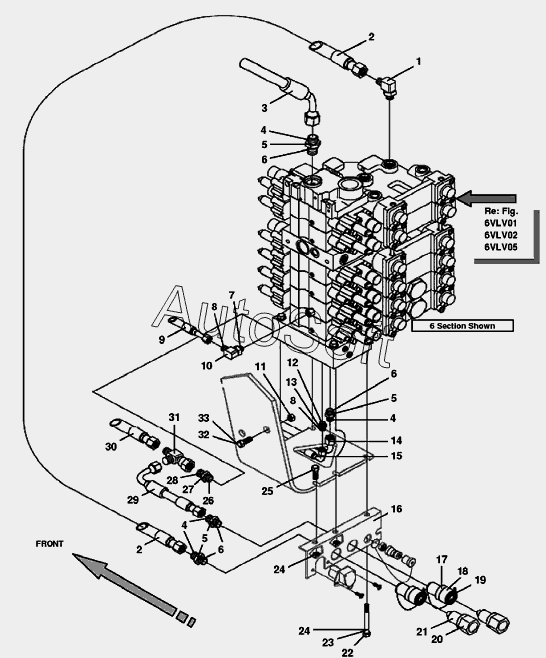

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HYD04a Гидравлический клапан навесного оборудования, секция 4 и 6
1
2
2
3
4
4
4
5
5
5
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Фитинг 90, 1-3/16orfs 7/8orb | |
| 2 | 8***5 | Рукав 3/4х950 100r17 | |
| 3 | 8***5 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 4 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 5 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 6 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 7 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 8 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 9 | 8***2 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 10 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 11 | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 12 | 9***0 | Переходник гидравлический М в FM | |
| 13 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 14 | 8***4 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 15 | 8***1 | Рукав 3/8x2300 100R17 | |
| 16 | 8***5 | Кронштейн разрывныхмуфт | |
| 17 | 1***7 | Стопорное кольцо диам.1.75dm | |
| 18 | 8***7 | Втулка внутренняя резьба 3/4dm | |
| 19 | 8***3 | Пробка 3/4dm, полиуретан | |
| 20 | 9***7 | Пыльник | |
| 21 | 9***8 | Втулка наружная резьба 3/4dm | |
| 22 | 3***7 | Болт M12x100 | |
| 23 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL | |
| 24 | 9***9 | Гайка M12x1.75dm | |
| 25 | 9***7 | Болт M 12х1.75х50 Cl-8.8 | |
| 26 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 27 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 28 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 29 | 8***6 | Рукав 3/4dmх925мм 100r1 | |
| 30 | 8***5 | Рукав гидравлический в сборе 1.00x2075 100r17 | |
| 31 | 8***1 | Тройник 1-7/16rfs, 1-7/16orfs | |
| 32 | 3***1 | Болт шестигранный M20x80 8.8PL | |
| 33 | 8***2 | Шайба 21.00X37.00X3.00 HDN |
