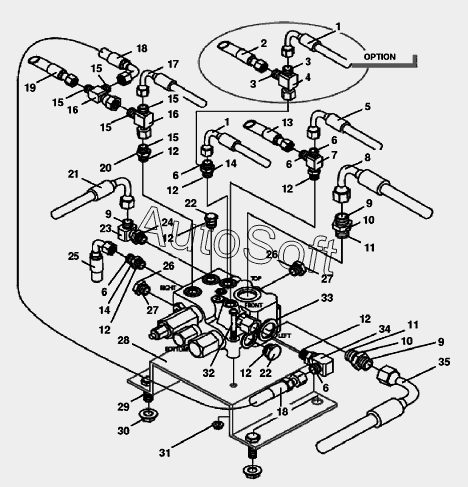

Каталог запасных частей к технике: Versatile серии HHT (2008). 6MCB01a Установка и соединение управляющего модуля
1
1
2
3
3
4
5
6
6
6
6
6
7
8
9
9
9
10
10
11
11
12
12
12
12
12
12
12
13
14
14
15
15
15
15
15
16
16
17
18
18
19
20
21
22
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Рукав 3/8dmх575мм 100r17 | |
| 2 | 8***6 | Рукав 3/8dmх3200мм 100R17 | |
| 3 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 4 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 5 | 8***8 | Рукав 3/8dmх3050мм 100r17 | |
| 6 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 7 | 8***7 | Тройник 11/16orfs, 9/16orb | |
| 8 | 8***9 | Рукав 3/4dmх3350мм 100r17 | |
| 9 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 10 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 11 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 12 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 13 | 8***7 | Рукав 3/8dmх2575мм 100r17 | |
| 14 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 15 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 16 | 8***9 | Тройник 13/16orfs 13/16orfs | |
| 17 | 8***2 | Рукав 1/2dmх2125мм 100r1 | |
| 18 | 8***3 | Рукав 3/8dmх600мм 100r1 | |
| 19 | 8***2 | Рукав 3/8dmх1100мм 100r1 | |
| 20 | 9***2 | Штуцер 13/16orfs 9/16orb | |
| 21 | 8***9 | Рукав 3/4dmх875мм 100R17 HHP L4WD | |
| 22 | 7***9 | Пробка 9/16 ORB | |
| 23 | 8***0 | Фитинг 90, 1-3/16orfs 7/8orb | |
| 24 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 25 | 8***2 | Рукав 3/8dmх750мм 100r17 | |
| 26 | 9***8 | Пробка 7/16 - 20 | |
| 27 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 28 | 8***8 | Кронштейн гидрораспределителя | |
| 29 | 9***8 | Болт M8x20 Cl-8.8 | |
| 30 | 9***7 | Гайка M8 Cl-8 Pl | |
| 31 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 32 | 3***0 | Болт M8x1.25x65 Cl-8.8 Pl | |
| 33 | 8***4 | Модуль управляющий | |
| 34 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 35 | 8***4 | Рукав 3/4dmх1500мм 100r17 |
