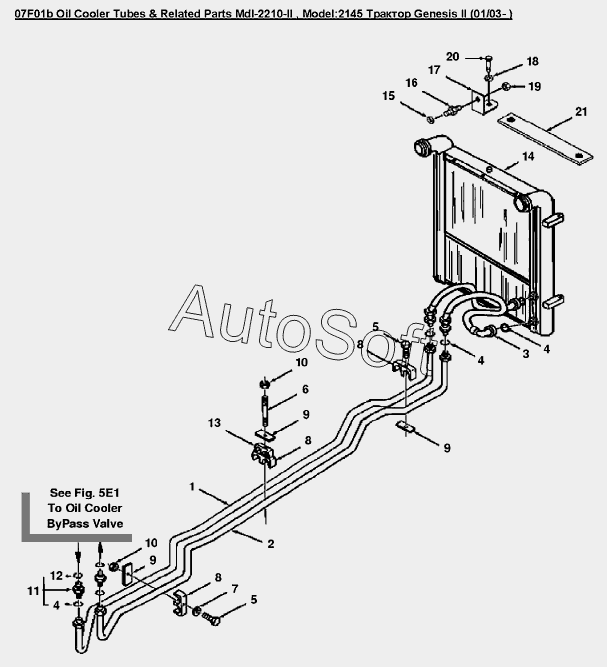

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 07F01 Трубки системы масляного охлаждения
11
21
20
19
18
17
16
15
14
13
12
1
10
10
9
9
9
8
8
8
7
6
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Трубки системы охлаждения масла | |
| 2 | 8***7 | Трубки системы охлаждения масла | |
| 3 | 9***2 | Рукав 19.2х600мм 100R1 | |
| 4 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 5 | 4***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 6 | 8***5 | Шпилька M6 x 1.0 - 6g, длина 75.00 | |
| 7 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 8 | 8***9 | Хомут | |
| 9 | 6***2 | Фиксирующая пластина | |
| 10 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 11 | 8***8 | Штуцер 3/4dm | |
| 12 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 13 | 6***6 | Фиксатор | |
| 14 | 8***8 | Интеркулер двигателя | |
| 15 | 3***9 | Шайба диам.внут.10.5, наруж.24.0, толщина 3.0мм, сталь Pl | |
| 16 | 8***5 | Изолятор M8х1.25 | |
| 17 | 8***5 | Кронштейн радиатора | |
| 18 | 3***3 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 19 | 9***0 | Гайка M8x1.25 | |
| 20 | 4***8 | Болт M8x1.25x30 CL8.8 | |
| 21 | 8***5 | Упорная пластина |
