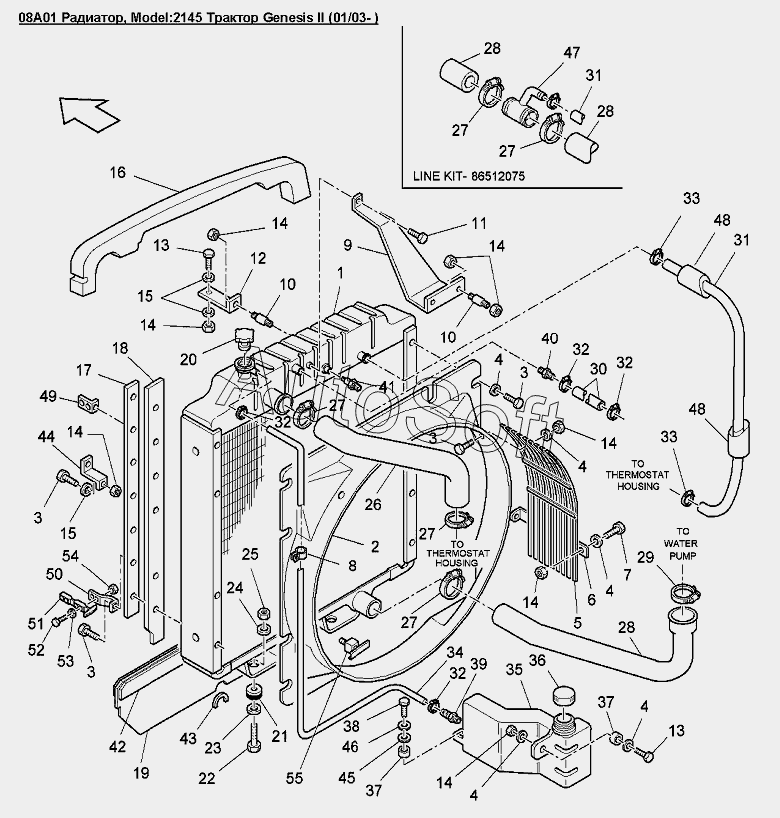

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 08A01 Радиатор
42
29
30
31
31
31
31
32
32
32
32
33
33
34
35
36
37
37
38
39
40
41
28
28
28
42
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
13
13
1
1
2
2
2
3
3
3
3
4
4
4
4
4
5
5
5
6
7
8
9
10
10
11
12
1
14
14
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Радиатор прямоугольный 160 PTO | |
| 1 | 8***0 | Радиатор прямоугольный 180 + 210 PTO | |
| 2 | 8***1 | Кожух вентилятора 28 INCH | |
| 2 | 8***7 | Кожух вентилятора 27dm | |
| 3 | 8***9 | Болт M8x20 | |
| 4 | 9***2 | Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь | |
| 5 | 8***4 | Кожух вентилятора | |
| 5 | 8***8 | Кожух вентилятора | |
| 6 | 8***9 | Крепление защитного экрана двигателя вентилятора | |
| 7 | 9***8 | Болт M8x20 Cl-8.8 | |
| 8 | 8***2 | Хомут 0.50 | |
| 9 | 8***6 | Крепление | |
| 10 | 8***5 | Изолятор M8х1.25 | |
| 11 | 1***4 | Болт CL 8.8, M8 x 1.25 x 16 | |
| 12 | 8***5 | Кронштейн радиатора | |
| 13 | 4***8 | Болт M8x1.25x30 CL8.8 | |
| 14 | 9***0 | Гайка M8x1.25 | |
| 15 | 3***3 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 16 | 8***2 | Верхнее уплотнение радиатора | |
| 17 | 8***4 | Плоское уплотнение радиатора | |
| 18 | 9***6 | Боковое уплотнение радиатора | |
| 19 | 8***5 | Защитный экран | |
| 20 | 3***1 | Крышка Genesis | |
| 21 | 9***9 | Изолятор | |
| 22 | 8***7 | Болт M12х110 8.8pl | |
| 23 | 1***6 | Шайба 0.531x2.250x0.188 Pl | |
| 24 | 8***1 | Шайба 0.500x1.250x0.083 Pl | |
| 25 | 3***5 | Гайка M12х1.75 | |
| 26 | 8***5 | Рукав на впускном патрубке радиатора 50,8 | |
| 27 | 8***2 | Зажим 2.5 | |
| 28 | 9***9 | Патрубок радиатора 54.00 | |
| 29 | 8***8 | Хомут | |
| 30 | 9***4 | Рукав 6.35x660.4 30R7 | |
| 31 | 8***9 | Патрубок | |
| 31 | 8***0 | Подогреватель Genesis | |
| 32 | 8***7 | Хомут | |
| 33 | 9***1 | Хомут 1/2dm-1.375dm | |
| 34 | 9***4 | Рукав 7.94х1219мм 30R2 | |
| 35 | 9***2 | Баллон | |
| 36 | 8***0 | Крышка | |
| 37 | 8***9 | Втулка диам.наруж. 19.00 внутр.13.33 длина 18.70 | |
| 38 | 1***8 | Винт с гексагональной головкой M10x40 Cl-8.8 Pl | |
| 39 | 1***5 | Втулка | |
| 40 | 8***0 | Фитинг | |
| 41 | 8***6 | Датчик уровня хладагента | |
| 42 | 2***8 | Уплотнительный щит | |
| 42 | 7***7 | Уплотнительный щит | |
| 43 | 8***2 | Эмблема | |
| 44 | 8***0 | Кронштейн | |
| 45 | 8***8 | Шайба 0.406X1.375X0.083 PL | |
| 46 | 1***5 | Шайба стопорная BV M10 PL | |
| 47 | 8***1 | Тройник | |
| 48 | 7***9 | Защитный рукав, длина 82dm | |
| 49 | 8***6 | Уголок | |
| 50 | 8***7 | Уголок | |
| 51 | 8***8 | Заглушка | |
| 52 | 1***0 | Болт M30x1.0x20 Cl-8.8 | |
| 53 | 9***3 | Шайба | |
| 54 | 3***8 | Контргайка M6 | |
| 55 | 8***4 | Вентиль дренажный 1/4dm-18 NPTF |
