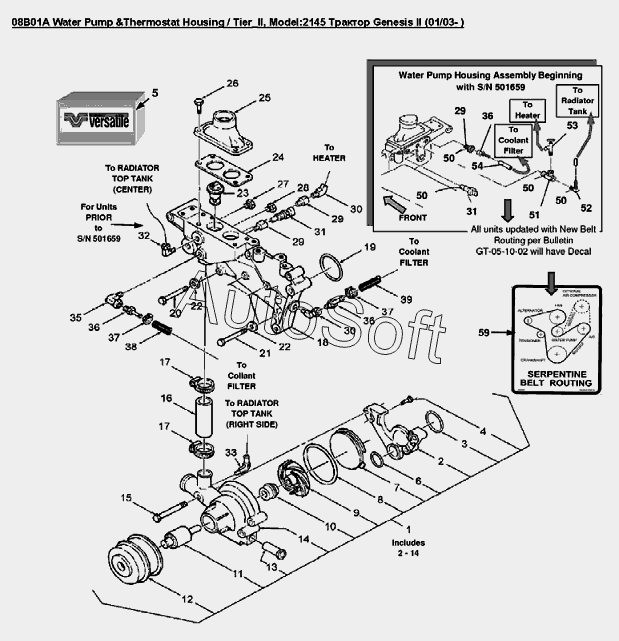

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 08B01A Водяной насос и термостат
35
25
26
27
28
29
29
29
30
30
31
31
31
31
32
33
24
36
36
36
37
37
38
39
51
52
53
54
59
59
59
12
2
3
4
5
6
7
8
9
10
11
1
13
15
16
17
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Насос водяной | |
| 2 | 8***0 | Адаптер | |
| 3 | 5***5 | Уплотнительное кольцо | |
| 4 | 8***6 | Болт G8, 1/4dm-20х7/8dm | |
| 5 | 8***8 | Набор ремней вентилятора двигателя | |
| 6 | 5***0 | Уплотнительное кольцо, внут.диам.1.734dm толщина 0.139dm | |
| 7 | 8***3 | Крышка | |
| 8 | 4***5 | Кольцо уплотнительное NBR 70 -244 86529141 | |
| 9 | 8***4 | Лопастное колесо | |
| 10 | 8***5 | Уплотнение рабочего колеса водяного насоса | |
| 11 | 8***6 | Подшипник | |
| 12 | 8***1 | Шкив | |
| 13 | 8***7 | Водяной перепускной патрубок | |
| 15 | 5***6 | Болт 7/16dm-14х5dm | |
| 16 | 8***8 | Рукав хладагента Id-2-5/8in | |
| 17 | 5***9 | Хомут 1.0625/2.00dm | |
| 18 | 8***9 | Корпус термостата | |
| 19 | 8***2 | Кольцо уплотнительное вн. O 2.183 X толщина 0.103 | |
| 20 | 2***6 | Болт G8 7/16dm-14x2-1/4dm | |
| 21 | 2***1 | Болт 0.44x2.50 GR8 PL | |
| 22 | 8***7 | Шайба | |
| 23 | 8***4 | Термостат | |
| 24 | 8***0 | Прокладка патрубка выпускного | |
| 25 | 8***1 | Фланец | |
| 26 | 8***3 | Болт G5 5/16dm-18x1dm | |
| 27 | 2***6 | Пробка 1/2dm-14 X 3/4dm | |
| 28 | 8***6 | Пробка 3/8-18 | |
| 29 | 8***2 | Фитинг 1/2npt x 3/8npt | |
| 30 | 8***1 | Фитинг 45°, 3/8dm NPTF | |
| 31 | 8***1 | Датчик температуры охлаждающей жидкости | |
| 31 | 9***2 | Датчик температуры двигателя и трансмиссии | |
| 32 | 9***2 | Фитинг 90°, 1/4x1/4NPT | |
| 33 | 8***8 | Фитинг 90°, 3/4dm N.P.T. | |
| 35 | 9***2 | Фитинг 90°, 3/8npt | |
| 36 | 9***1 | Фитинг 3/8x3/8dm | |
| 37 | 2***8 | Хомут | |
| 38 | 8***4 | Рукав 9.53х500мм 20R3 | |
| 39 | 8***5 | Рукав | |
| 51 | V***1 | Тройник смеситель 3/8Npt | |
| 52 | 8***5 | Фитинг 90°, 1/4 x 3/8Npt | |
| 53 | 8***5 | Кран отопителя | |
| 54 | 8***8 | Рукав 9.5х685мм 20R1 | |
| 59 | 8***6 | Информационная табличка dmУстановка ремня вентилятораdm Genesis-II | |
| 59 | 8***7 | Информационная табличка dmУстановка ремня вентилятораdm Genesis-II |
