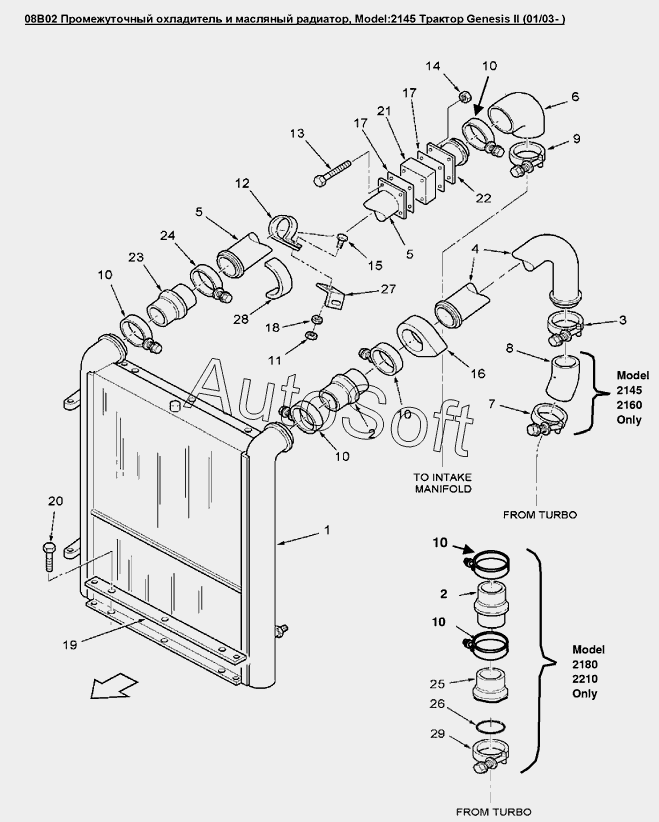

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 08B02 Промежуточный охладитель и масляный радиатор
1
2
2
2
2
3
4
5
5
6
7
8
9
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Интеркулер двигателя | |
| 2 | 9***0 | Патрубок Mdl 2180 / 2210 | |
| 2 | 9***0 | Патрубок Mdl 2180 / 2210 | |
| 3 | 8***9 | Хомут | |
| 4 | 8***1 | Патрубок промежуточного охладителя, левый, Tier-II | |
| 5 | 8***2 | Труба-промежуточный охладитель с фланцем W/Assy, 3.00dm, сталь | |
| 6 | 8***7 | Патрубок | |
| 7 | 8***7 | Хомут | |
| 8 | 8***4 | Патрубок 2х2.5dm | |
| 9 | 9***8 | Хомут | |
| 10 | 9***9 | Хомут | |
| 10 | 9***9 | Хомут | |
| 11 | 4***2 | Контргайка M8 x 1.25 | |
| 12 | 8***7 | Хомут | |
| 13 | 1***1 | Болт M8x60мм Cl-8.8 Pl | |
| 14 | 9***7 | Гайка M8 Cl-8 Pl | |
| 15 | 1***4 | Болт M8х20 8.8Plt | |
| 16 | 9***8 | Уплотнение патрубка | |
| 17 | 8***1 | Уплотнение патрубка | |
| 18 | 3***3 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 19 | 8***5 | Упорная пластина | |
| 20 | 9***1 | Болт M10x1.50x25 Cl-8.8 | |
| 21 | 8***2 | Обогреватель | |
| 22 | 8***3 | Труба-промежуточный охладитель 3.00dm, сталь | |
| 23 | 8***5 | Патрубок специальный | |
| 24 | 8***3 | Хомут 3.12/3.43dm | |
| 25 | 8***3 | Адаптер алюминиевый | |
| 26 | 8***3 | Уплотнительное кольцо, внут.диам.61.350мм толщина 2.540мм | |
| 27 | 9***5 | Уголок | |
| 28 | 9***4 | Уплотнение патрубка | |
| 29 | 8***4 | Хомут 3dm |
