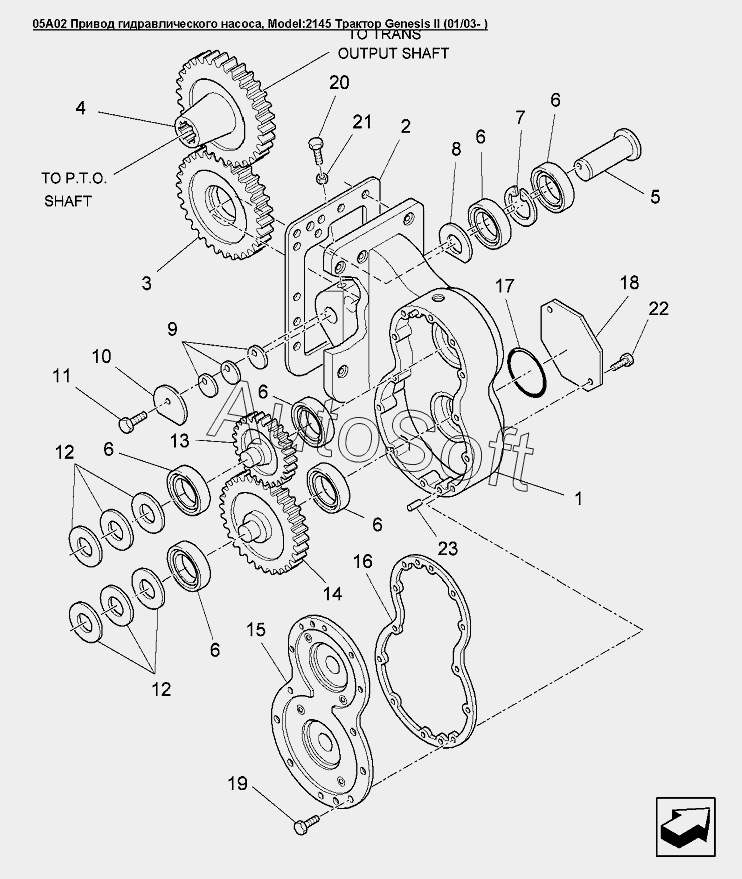

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05A02 Привод гидравлического насоса
12
23
22
21
20
19
18
17
16
15
14
13
12
12
12
12
12
1
11
10
9
9
9
9
9
8
7
6
6
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Корпус насоса | |
| 2 | 9***1 | Уплотнение | |
| 3 | 9***2 | Колесо зубчатое промежуточное | |
| 4 | 9***0 | Шестерня привода насоса, 47 зубьев | |
| 5 | 9***3 | Ось промежуточного зубчатого колеса | |
| 6 | 3***6 | Подшипник диам.внут. 41.28 наруж. 73.43 толщина 19.56мм | |
| 7 | 7***8 | Стопорное кольцо | |
| 8 | 9***4 | Шайба 41.50x66.00x4.670 HDN | |
| 9 | 9***4 | Шайба 0.002 | |
| 9 | 9***5 | Шайба 0.003 | |
| 9 | 9***7 | Шайба 0.0010 | |
| 10 | 9***5 | Шайба | |
| 11 | 9***7 | Болт шестигранный M12 X 30 8.8PL | |
| 12 | 6***8 | Шайба 0.002dm | |
| 12 | 6***9 | Шайба 0.003dm | |
| 12 | 6***0 | Шайба 0.010dm | |
| 13 | 8***2 | Шестерня ведомая шестеренчатого насоса | |
| 14 | 8***3 | Колесо зубчатое | |
| 15 | 9***0 | Крышка | |
| 16 | 9***2 | Уплотнение крышки насоса | |
| 17 | 9***4 | Кольцо уплотнительное 4.237 IDX0.103 THK BUNA | |
| 18 | 9***0 | Крышка | |
| 19 | 4***9 | Болт CL8.8, M10 x 1.5 x 25 | |
| 20 | 1***3 | Болт M10x1.50x80 Cl-8.8 Pl | |
| 21 | 1***6 | Гайка M10 x 1.5 | |
| 22 | 4***1 | Болт M12x1.75x20 Cl-8.8 | |
| 23 | 8***2 | Штифт 3/8x1.00 |
