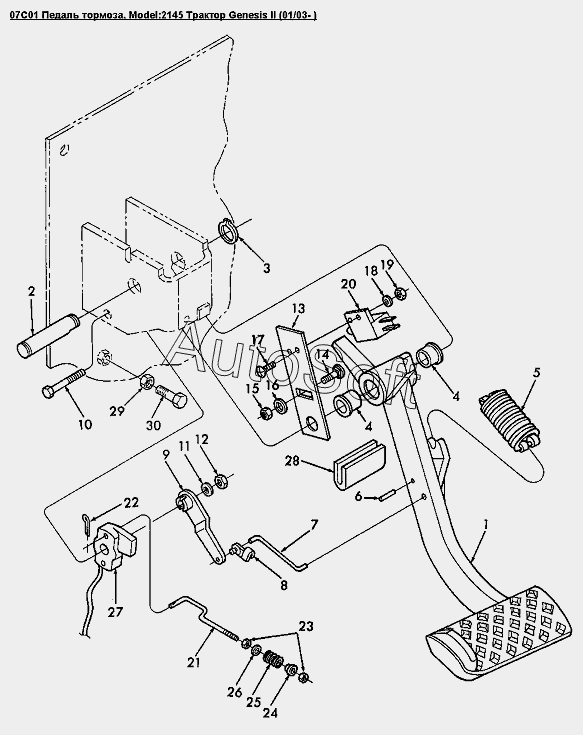

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 07C01 Педаль тормоза
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Педаль замедлителя | |
| 2 | 9***9 | Ось | |
| 4 | 8***1 | Втулка диам.внутр.16 длина 16мм | |
| 5 | 8***5 | Пружина педали | |
| 6 | 3***5 | Ролик 3х20 | |
| 7 | 9***2 | Тяга | |
| 8 | 8***4 | Фиксатор | |
| 9 | 8***3 | Рычаг потенциометра | |
| 10 | 8***9 | Болт Gr-8, 5/16x18x1.50dm | |
| 11 | 8***4 | Шайба 0.375x0.875x0.083 Pl | |
| 12 | 2***6 | Контргайка 5/16dm - 18 | |
| 13 | 9***1 | Кронштейн переключателя | |
| 14 | 9***3 | Болт CL8.8 M6х1х20 | |
| 15 | 8***8 | Гайка M6 | |
| 16 | 3***7 | Шайба M6 Pl | |
| 17 | 8***8 | Болт M8x1.00PL | |
| 18 | 8***4 | Шайба 0.170x0.375x0.032PL | |
| 19 | 8***9 | Контргайка №8-32 | |
| 20 | 9***7 | Переключатель с сердечником | |
| 21 | 9***7 | Тяга | |
| 22 | 2***6 | Шплинт 0.06х0.50 | |
| 23 | 8***6 | Контргайка М5 | |
| 24 | 2***6 | Втулка диам.внутр.27 наруж. 35 длина 28мм | |
| 25 | 2***0 | Пружина | |
| 26 | 9***5 | Гайка M10 x 1.5 | |
| 27 | 9***4 | Потенциометр | |
| 28 | 9***3 | Отбойник | |
| 29 | 3***5 | Гайка M12х1.75 | |
| 30 | 9***2 | Болт M12x35 Gr-10.9 Pl |
