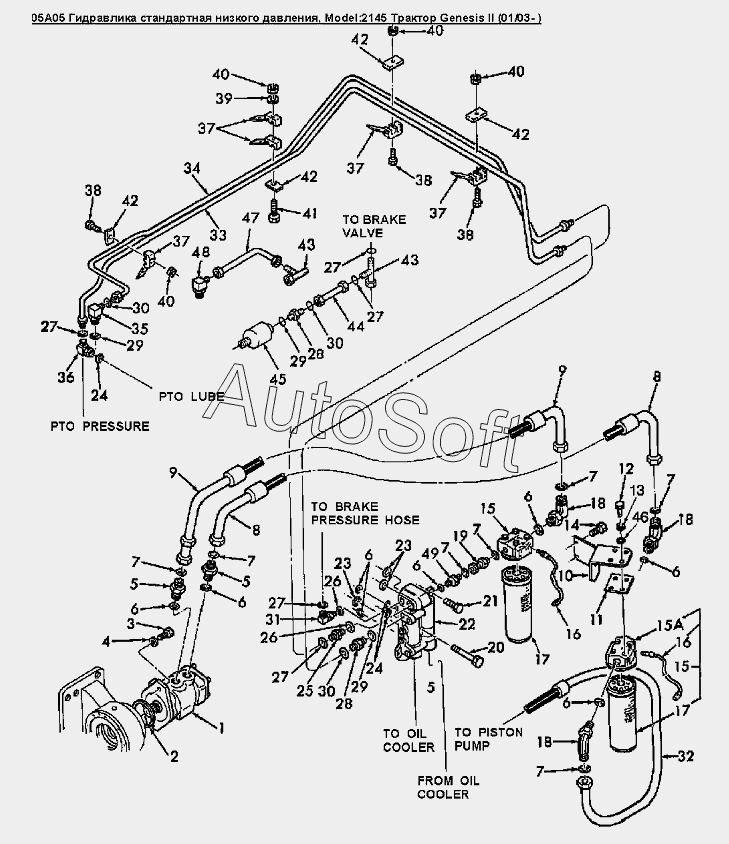

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05A05 Гидравлика стандартная низкого давления
1
2
3
4
5
5
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
18
18
19
20
21
22
23
23
24
24
25
26
26
27
27
27
27
27
28
28
29
29
29
30
30
30
31
32
33
34
35
36
37
37
37
37
38
38
38
39
40
40
40
40
41
42
42
42
42
43
43
43
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Насос шестеренчатый | |
| 2 | 9***8 | Уплотнительное кольцо, внут.диам.3.959мм толщина 0.100мм | |
| 3 | 9***7 | Болт шестигранный M12 X 30 8.8PL | |
| 4 | 3***5 | Шайба 13.00x28.00x2.50 | |
| 5 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 6 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 7 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 8 | 8***5 | Рукав 25.4x429 100R1 | |
| 9 | 8***8 | Рукав 25.4х635 100R1 | |
| 10 | 9***7 | Кронштейн фильтра | |
| 11 | 9***7 | Пластина | |
| 12 | 4***0 | Болт M10x30 Cl-8.8 | |
| 13 | 3***4 | Шайба М10 | |
| 14 | 1***4 | Болт M8х20 8.8Plt | |
| 15 | 8***1 | Крышка фильтра | |
| 16 | 8***8 | Переключатель дифференциала | |
| 17 | 8***1 | Элемент фильтрующий масляный | |
| 18 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 19 | 9***5 | Фитинг | |
| 20 | 4***7 | Болт M8x45 12.9PL | |
| 21 | 1***3 | Болт М8х1.25х25 | |
| 22 | 8***3 | Перепускной клапан охладителя | |
| 23 | 9***0 | Кольцо уплотнительное 1.114 IDX0.070 THK BUNA | |
| 24 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 25 | 9***5 | Штуцер 1-3/6orfsx3/4orb | |
| 26 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 27 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 28 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 29 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 30 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 31 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 32 | 8***4 | Патрубок рукава насоса | |
| 33 | 8***9 | Трубка системы смазки механизма отбора мощности | |
| 34 | 8***6 | Трубка механизма отбора мощности | |
| 35 | 8***9 | Фитинг 90° | |
| 36 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 37 | 9***1 | Фиксатор | |
| 38 | 4***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 39 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 40 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 41 | 8***3 | Болт М6х60 | |
| 42 | 6***2 | Фиксирующая пластина | |
| 43 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 43 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 44 | 9***1 | Трубка, длина 58мм | |
| 45 | 8***4 | Накопитель, 5 CU IN | |
| 46 | 1***6 | Кольцо уплотнительное | |
| 47 | 8***8 | Трубка в сборе | |
| 48 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 49 | 8***9 | Штуцер 16, специальный |
