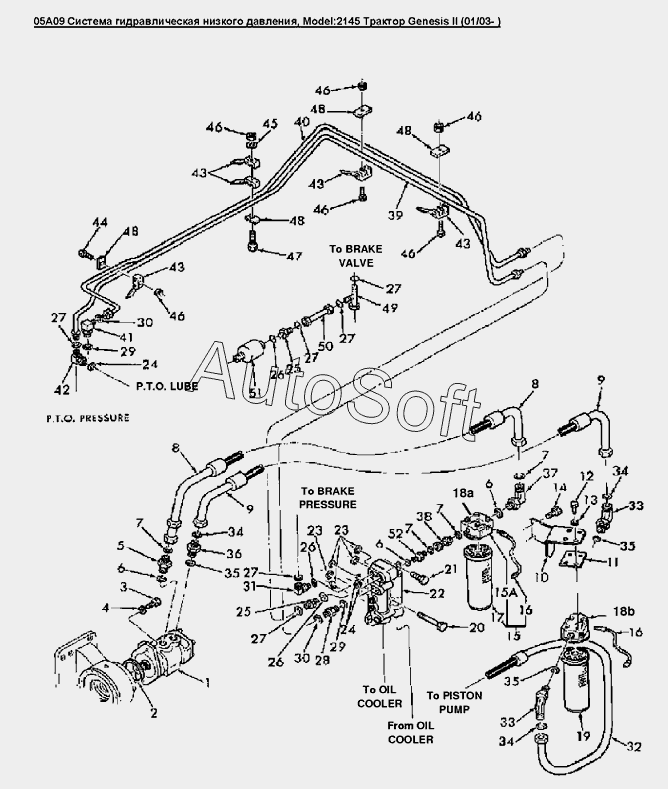

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05A09 Система гидравлическая низкого давления
1
2
3
4
5
6
6
6
7
7
7
7
8
8
9
9
10
11
12
13
14
15
15А
16
16
17
18а
18а
18а
18b
19
20
21
22
23
23
24
24
25
25
26
26
26
27
27
27
27
27
27
28
29
29
30
30
31
32
33
33
34
34
34
35
35
35
36
37
38
39
40
41
42
43
43
43
43
44
45
46
46
46
46
46
46
47
48
48
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Насос шестеренчатый | |
| 10 | 9***6 | Кронштейн фильтра | |
| 11 | 9***6 | Пластина | |
| 12 | 4***0 | Болт M10x30 Cl-8.8 | |
| 13 | 3***4 | Шайба М10 | |
| 14 | 1***4 | Болт M8х20 8.8Plt | |
| 15 | 8***6 | Фильтр | |
| 15А | 8***1 | Крышка фильтра | |
| 16 | 8***8 | Переключатель дифференциала | |
| 17 | 8***1 | Элемент фильтрующий масляный | |
| 18b | 8***0 | Крышка фильтра гидравлического | |
| 18а | 8***9 | Головка фильтра с переключателем | |
| 18а | 8***0 | Фильтр в сборе | |
| 19 | 8***2 | Элемент фильтрующий масла для гидросистемы | |
| 2 | 9***8 | Уплотнительное кольцо, внут.диам.3.959мм толщина 0.100мм | |
| 20 | 4***7 | Болт M8x45 12.9PL | |
| 21 | 1***3 | Болт М8х1.25х25 | |
| 22 | 8***3 | Перепускной клапан охладителя | |
| 23 | 9***0 | Кольцо уплотнительное 1.114 IDX0.070 THK BUNA | |
| 24 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 25 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 26 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 27 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 28 | 9***5 | Штуцер 1-3/6orfsx3/4orb | |
| 29 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 3 | 9***7 | Болт шестигранный M12 X 30 8.8PL | |
| 30 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 31 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 32 | 8***5 | Рукав | |
| 33 | 9***1 | Фитинг 90°, 1 5/8ORBx1 11/16OFS | |
| 34 | 9***1 | Уплотнительное кольцо, внут.диам.1.176dm толщина 0.070dm | |
| 35 | 5***6 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR | |
| 36 | 9***5 | Штуцер 1-11/16orfs 1-5/8orb | |
| 37 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 38 | 9***5 | Фитинг | |
| 39 | 8***9 | Трубка системы смазки механизма отбора мощности | |
| 4 | 3***5 | Шайба 13.00x28.00x2.50 | |
| 40 | 8***6 | Трубка | |
| 41 | 8***9 | Фитинг 90° | |
| 42 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 43 | 9***1 | Фиксатор | |
| 44 | 4***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 45 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 46 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 47 | 8***3 | Болт М6х60 | |
| 48 | 6***2 | Фиксирующая пластина | |
| 49 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 5 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 50 | 9***1 | Трубка, длина 58мм | |
| 51 | 8***4 | Накопитель, 5 CU IN | |
| 52 | 8***9 | Штуцер 16, специальный | |
| 6 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 7 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 8 | 8***8 | Рукав 25.4х635 100R1 | |
| 9 | 8***1 | Рукав 31.8x428 100R1 |
