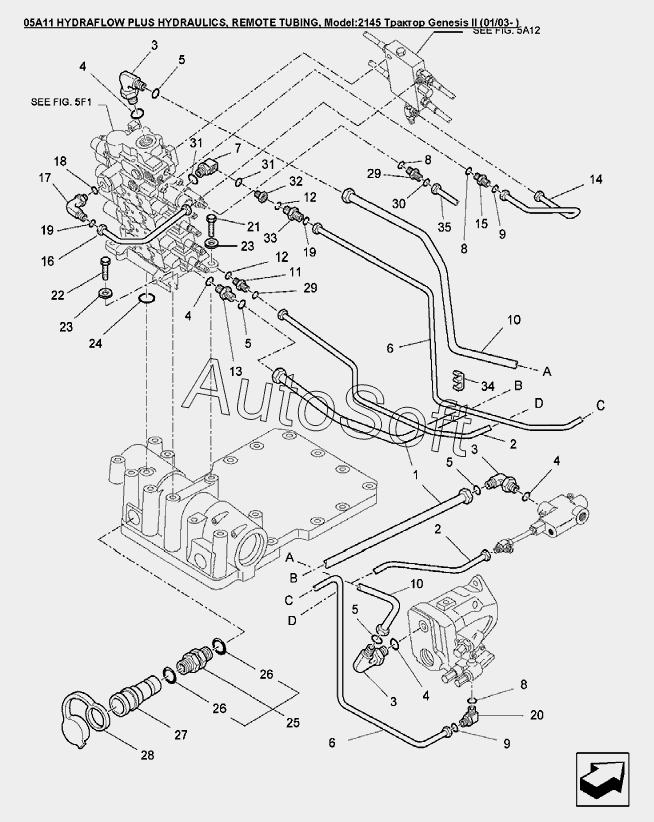

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05A11 HYDRAFLOW PLUS HYDRAULICS, REMOTE TUBING
27
18
19
19
20
21
22
23
23
24
25
26
26
17
28
29
29
30
31
31
32
33
34
35
9
9
1
1
2
2
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
8
8
1
10
10
10
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Трубка, от насоса до потребителей | |
| 1 | 9***5 | Трубка в сборе | |
| 2 | 8***3 | Трубка, от насоса до потребителей | |
| 3 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 4 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 5 | 9***0 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 6 | 8***1 | Трубка, от насоса до потребителей | |
| 7 | 8***0 | Фитинг 90°, 9/16MORBx9/16FORB | |
| 8 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 9 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 10 | 8***7 | Трубка в сборе | |
| 10 | 9***4 | Трубка | |
| 11 | 9***1 | Штуцер 11/16orfs 3/4orb | |
| 12 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 13 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 14 | 8***7 | Трубка гидравлическая | |
| 15 | 9***0 | Штуцер 1-1/16orfsxx7/16orb | |
| 16 | 8***2 | Трубка | |
| 17 | 8***1 | Фитинг 90, 1.00Orfs 7/8Orb | |
| 18 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 19 | 9***8 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA | |
| 20 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 21 | 1***0 | Болт M16x50 8.8Pl | |
| 22 | 9***5 | Болт M16X230 | |
| 23 | 3***6 | Шайба 17.00x34.00x3.00 | |
| 24 | 9***8 | Уплотнительное кольцо внут.диам.1.362 толщина 0.103dm | |
| 25 | 8***6 | Штуцер соединительный | |
| 26 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 27 | 1***9 | Фитинг 3/4dm | |
| 28 | 9***8 | Пробка | |
| 29 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 30 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 31 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 32 | 2***2 | Штуцер 9/16ORBx3/4ORB | |
| 33 | 8***7 | Фитинг Orb-3/4 Orf-13/16 | |
| 34 | 9***6 | Фиксатор 0.36dm | |
| 35 | 8***6 | Рукав 0.25dmх1870 100r16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
