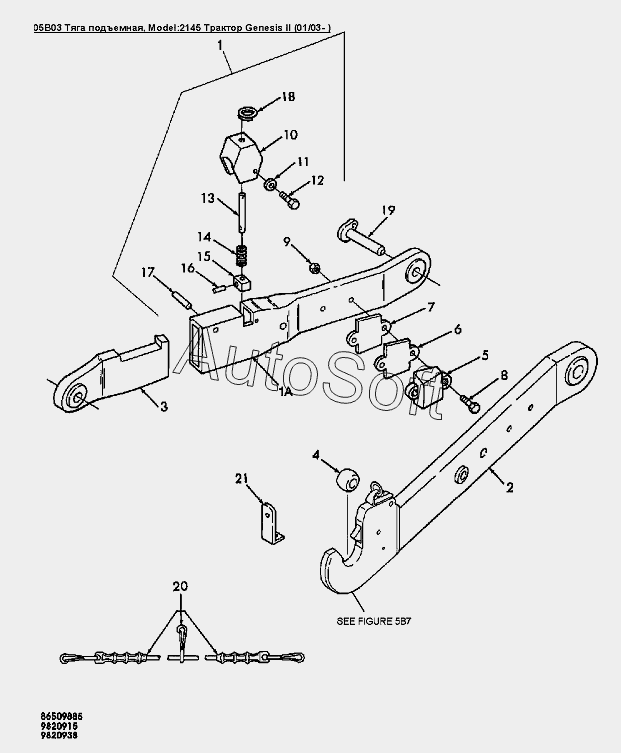

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05B03 Тяга подъемная
1
1
1
1
1
1
1
1A
1A
1A
2
2
2
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Тяга левая в сборе Naso | |
| 1 | 8***3 | Тяга правая в сборе Naso | |
| 1 | 8***4 | Тяга левая в сборе Naso | |
| 1 | 8***5 | Тяга нижняя правая в сборе Naso | |
| 10 | 8***9 | Крышка | |
| 11 | 8***7 | Шайба плоская M8 сталь Pl | |
| 12 | 1***4 | Болт CL 8.8, M8 x 1.25 x 16 | |
| 13 | 9***5 | Стержень блокировочный поднимающей тяги | |
| 14 | 2***9 | Пружина диаметр 0.63dm, длина 1.75dm | |
| 15 | 9***7 | Фиксатор 59 x 25 x 25мм | |
| 16 | 3***5 | Ролик 3х20 | |
| 17 | 3***4 | Ролик 8х60 | |
| 18 | 9***3 | Стопорное кольцо диам.внутр.31.72 толщина 3.25 | |
| 19 | 8***5 | Палец | |
| 1A | 8***7 | Тяга левая в сборе Genesis | |
| 1A | 8***8 | Тяга правая в сборе Genesis | |
| 2 | 8***1 | Тяга левая | |
| 2 | 8***2 | Тяга правая в сборе | |
| 20 | 8***8 | Провод | |
| 21 | 8***0 | Кронштейн | |
| 3 | 8***9 | Наконечник левой тяги, Naso | |
| 3 | 8***0 | Наконечник правой тяги, Naso | |
| 3 | 9***6 | Наконечник правой тяги | |
| 3 | 9***7 | Наконечник левой тяги | |
| 4 | 8***0 | Втулка диам.внутр.37 наруж. 60 длина 45мм | |
| 5 | 8***9 | Блок направляющий тяги прицепного устройства в сб. | |
| 6 | 8***0 | Прокладка-шаблон нижней под'емной тяги, 19мм | |
| 7 | 8***4 | Прокладка 3мм | |
| 8 | 1***8 | Болт | |
| 8 | 3***6 | Болт M16x90 | |
| 8 | 3***9 | Болт M16x2.0x100.0 Cl-8.8 | |
| 8 | 8***0 | Болт M16x100 CL8.8 | |
| 9 | 8***1 | Контргайка М16 |
