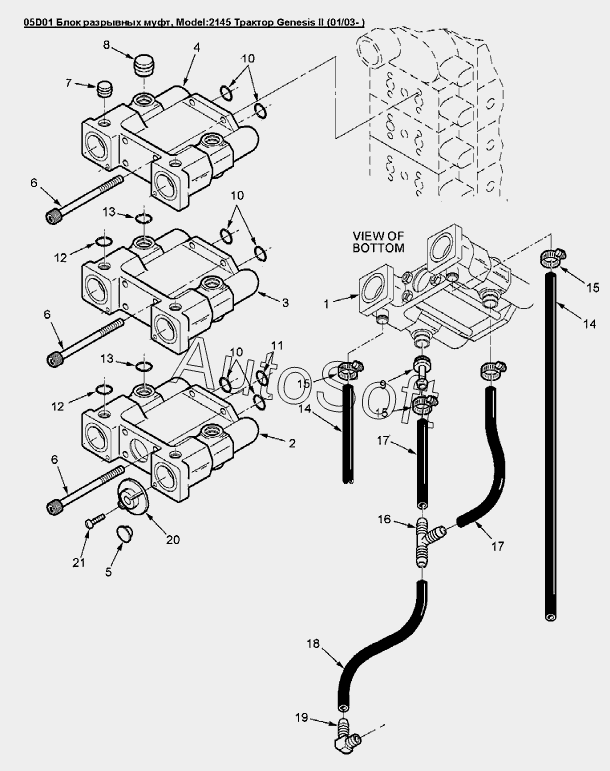

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05D01 Блок разрывных муфт
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
7
8
9
10
10
10
11
12
12
13
13
14
14
15
15
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Муфта гидравлическая в сборе | |
| 2 | 8***8 | Муфта гидравлическая в сборе | |
| 3 | 8***5 | Муфта гидравлическая в сборе | |
| 4 | 8***6 | Муфта гидравлическая | |
| 5 | 8***3 | Крышка | |
| 5 | 8***4 | Крышка | |
| 5 | 8***6 | Пробка, пластмасса | |
| 5 | 8***7 | Пробка, пластмасса | |
| 5 | 8***0 | Пробка, пластмасса | |
| 5 | 8***1 | Пробка, пластмасса | |
| 5 | 8***2 | Крышка | |
| 5 | 8***3 | Крышка | |
| 6 | 8***2 | Болт M8x1.25x120 Cl-12.9 | |
| 7 | 8***6 | Пробка | |
| 8 | 8***7 | Пробка стальная Od-0.69in | |
| 9 | 8***8 | Фитинг 5/16 Spl | |
| 10 | 9***4 | Кольцо уплотнительное NBR90 -114 86557314 | |
| 11 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 12 | 9***9 | Кольцо уплотнительное вн. O 0.551xтолщина 0.07 | |
| 13 | 2***6 | Кольцо уплотнительное вн. O 5/8xтолщина 1/8 BU | |
| 14 | 8***2 | Рукав 30R6 5/16dmx990мм | |
| 15 | 8***7 | Хомут | |
| 16 | 8***3 | Тройник диам.наруж.0.361dm, нейлон | |
| 17 | 8***6 | Патрубок 5/16dmх165мм 30r7 | |
| 18 | 8***7 | Патрубок 5/16dmх90мм 30r7 | |
| 19 | 8***8 | Фитинг 90°, BARB 1/16x3/8NPT | |
| 20 | 8***4 | Пыльник | |
| 21 | 8***0 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
