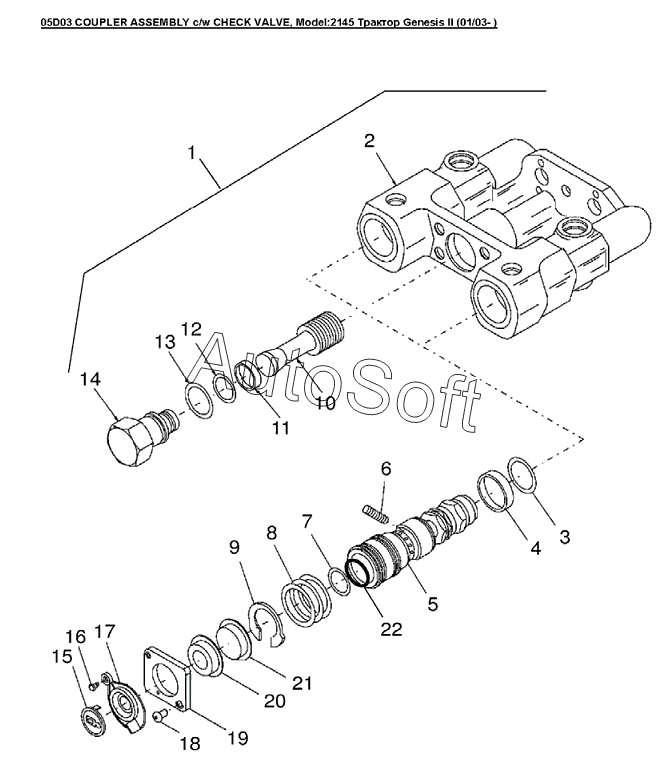

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05D03 COUPLER ASSEMBLY c/w CHECK VALVE
13
22
21
20
19
19
19
18
17
16
15
15
15
15
15
15
15
14
13
13
2
12
11
10
8
8
9
8
7
5
4
3
3
3
1
1
1
1
1
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Муфта гидравлическая в сборе | |
| 1 | 8***8 | Муфта гидравлическая в сборе | |
| 2 | 8***3 | Муфта гидравлическая | |
| 2 | 8***4 | Муфта гидравлическая | |
| 3 | 8***7 | Уплотнительное кольцо 70 Duro, Id-1.301in Thk-0.0 | |
| 3 | 8***5 | Уплотнение гидромуфты резиновое | |
| 4 | 8***1 | Уплотнение колодки тормозной | |
| 5 | 8***9 | Кузов | |
| 7 | 8***5 | Кольцо уплотнительное полиуретановое Duro-88, Id-0 | |
| 8 | 8***2 | Пружина длина1.27dm, наруж.диам.1.64dm | |
| 8 | 8***7 | Пружина стопорная | |
| 9 | 8***3 | Кольцо стопорное внутреннее D=1.63in | |
| 10 | 8***6 | Клапан плунжера обратный | |
| 11 | 1***6 | Кольцо уплотнительное -017, MAT:NBR, 70 DURO | |
| 12 | 8***0 | Шайба резиновая | |
| 13 | 8***9 | Уплотнительное кольцо | |
| 13 | 9***9 | Кольцо уплотнительное вн. O 1.048xтолщина 0.116 | |
| 14 | 8***9 | Диагностическая пробка проверки клапана | |
| 15 | 8***6 | Пробка, пластмасса | |
| 15 | 8***7 | Пробка, пластмасса | |
| 15 | 8***0 | Пробка, пластмасса | |
| 15 | 8***1 | Пробка, пластмасса | |
| 16 | 8***0 | Винт | |
| 17 | 8***4 | Пыльник | |
| 18 | 8***1 | Болт | |
| 19 | 8***1 | Фиксатор правый | |
| 19 | 8***2 | Фиксатор левый | |
| 20 | 8***3 | Пыльник | |
| 21 | 8***2 | Упор уплотнения | |
| 22 | 8***9 | Шайба дублирующая полистирол |
