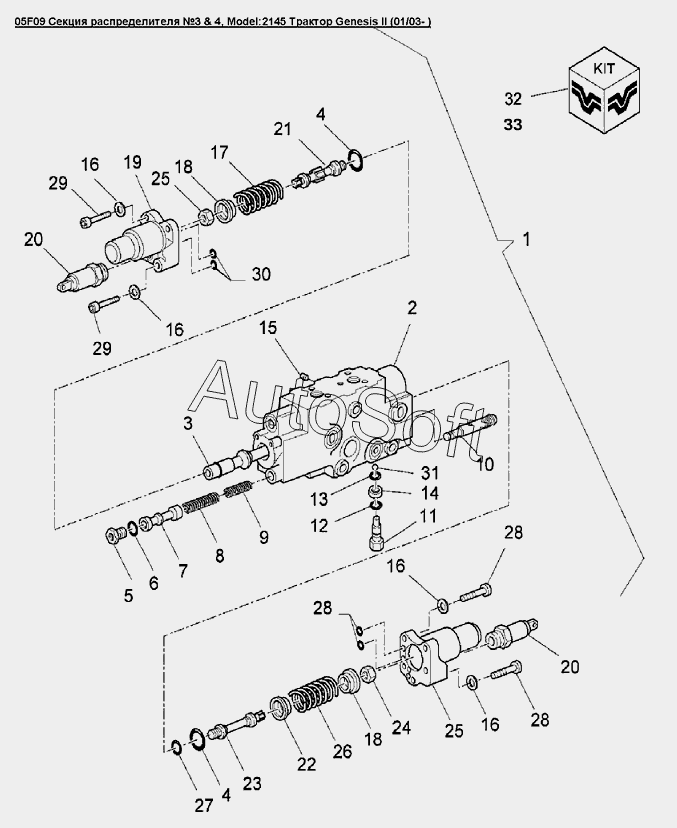

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05F09 Секция распределителя №3 & 4
19
33
32
31
30
29
29
28
28
28
27
26
25
25
24
23
22
21
20
20
1
18
18
16
16
16
16
15
14
13
12
11
10
9
8
7
6
5
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Секция распределителя гидравлического | |
| 4 | 1***3 | Кольцо уплотнительное 1/16x1 1/8 | |
| 5 | 8***7 | Пробка 7/8 - 14unf | |
| 6 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 7 | 8***1 | Золотник | |
| 8 | 9***5 | Пружина клапана | |
| 9 | 8***2 | Пружина компенсатор | |
| 10 | 8***3 | Штуцер | |
| 11 | 8***3 | Клапан с седлом в сборе | |
| 12 | 8***8 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 | |
| 13 | 9***9 | Кольцо уплотнительное пробкового крана | |
| 14 | 8***2 | Опорное кольцо диам.внут.0.202dm | |
| 15 | 8***0 | Заглушка | |
| 16 | 8***5 | Шайба 0.25x0.375x0.625 Pl | |
| 18 | 8***6 | Тарелка пружины | |
| 19 | 8***7 | Корпус катушки | |
| 20 | 8***2 | Клапан с электромагнитным управлением | |
| 21 | 8***6 | Шток | |
| 22 | 8***6 | Тарелка пружины | |
| 23 | 8***2 | Шток | |
| 24 | 8***9 | Гайка Gr-5 0.31 | |
| 25 | 8***4 | Корпус катушки | |
| 26 | 8***8 | Пружина клапана | |
| 27 | 8***2 | Уплотнительное кольцо | |
| 28 | 8***7 | Болт 1/4dm-20х1-5/8dm | |
| 29 | 8***5 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. | |
| 30 | 1***0 | Уплотнительное кольцо, внут.диам.0.145dm толщина 0.070dm | |
| 31 | 1***4 | Шарик | |
| 32 | 8***6 | Набор уплотнений запирающихгидроклапанов | |
| 33 | 8***8 | Набор уплотнений - распределителя |
