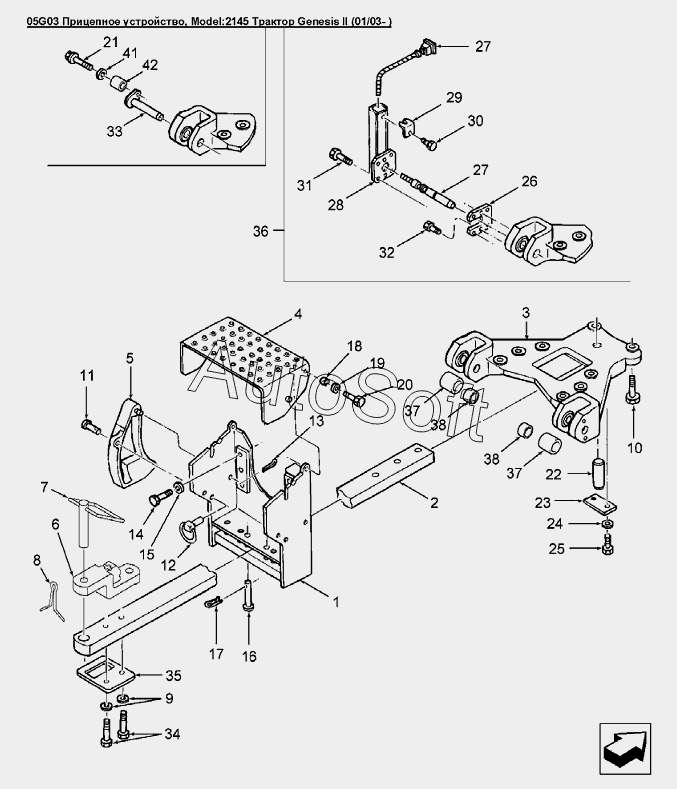

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05G03 Прицепное устройство
1
2
3
4
5
5
5
5a
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
31
32
33
34
35
36
37
37
38
38
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Рама прицепного механизма | |
| 10 | 8***3 | Болт M20х90 10.9ph | |
| 11 | 8***0 | Штифт с головкой под шплинт 0.625X2 | |
| 12 | 8***7 | Палец диам. 0.188dm длина 1.25dm | |
| 13 | 8***5 | Шплинт 0.18х1.50 | |
| 14 | 4***1 | Болт M20x70 Cl-10.9 | |
| 15 | 3***2 | Шайба плоская 21.00x39.00x4.00 сталь Pl | |
| 16 | 8***2 | Палец стальной устройства сцепного Lth-112mm | |
| 17 | 3***1 | Фиксатор 2-3/4 L | |
| 18 | 8***6 | Втулка диам.13.7мм толщина 7.51мм | |
| 19 | 3***3 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 2 | 8***5 | Брус сцепной NASO 42мм | |
| 20 | 4***7 | Болт M8x25 Cl-8.8 | |
| 21 | 9***3 | Болт M10x1.5x30 Cl-10.9 | |
| 22 | 8***2 | Палец | |
| 23 | 8***3 | Фиксатор пальца | |
| 24 | 3***4 | Шайба М10 | |
| 25 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 26 | 9***9 | Фиксатор | |
| 27 | 9***3 | Датчик | |
| 28 | 9***0 | Защитный кожух | |
| 29 | 9***1 | Фиксатор | |
| 3 | 9***5 | Суппорт в сборе | |
| 30 | 8***8 | Болт M6x1.0x16 Cl-8.8 | |
| 31 | 1***3 | Болт M8x1.25x16 Cl-8.8 | |
| 31 | 1***4 | Болт CL 8.8, M8 x 1.25 x 16 | |
| 32 | 4***0 | Болт M10x30 Cl-8.8 | |
| 33 | 8***5 | Палец | |
| 34 | 8***0 | Болт M20x2.5x110 Cl-10.9 | |
| 35 | 8***0 | Кронштейн | |
| 36 | 9***3 | Комплект деталей контроля за положением пальца | |
| 37 | 8***3 | Втулка диам.внутр.37.21 наруж. 44.55 длина 42.88мм | |
| 38 | 8***4 | Втулка диам.внутр.37.21 наруж. 44.55 длина 28.58мм | |
| 4 | 9***9 | Щиток ВОМ | |
| 41 | 1***2 | Шайба 11.43x34.00x3.00 Pl | |
| 42 | 8***8 | Втулка диам.наруж. 19.10 внутр.11.1 длина 11.00мм | |
| 5 | 8***4 | Ограничитель левый | |
| 5 | 8***6 | Ограничитель правый | |
| 5a | 9***7 | Палец 20х48мм | |
| 6 | 8***6 | Серьга | |
| 7 | 8***7 | Палец с тягой | |
| 8 | 8***8 | Шплинт | |
| 9 | 3***9 | Шайба стопорная BV M20 PL |
