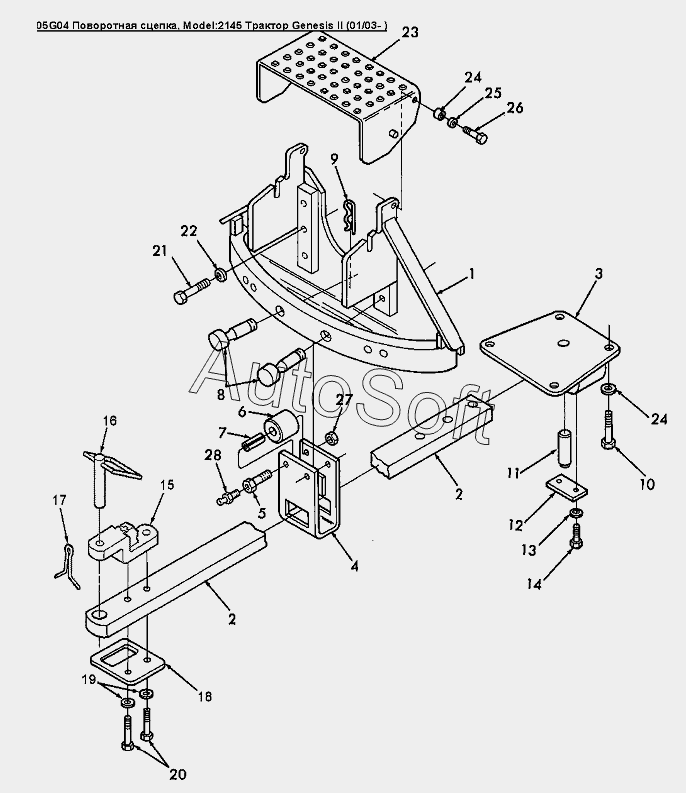

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 05G04 Поворотная сцепка
15
28
27
26
25
24
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
8
7
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86000109 | 8***9 | Палец 0.1777x3.250 | |
| 1 | 8***3 | Рама прицепного механизма | |
| 2 | 8***5 | Брус сцепной NASO 42мм | |
| 2 | 8***6 | Брус сцепной NASO 42мм | |
| 3 | 9***2 | Опора в сборе | |
| 4 | 8***0 | Опора тягового бруса | |
| 5 | 9***7 | Болт G5 3/4dm-10x4-1/2dm | |
| 6 | 9***5 | Ролик | |
| 7 | 9***6 | Втулка | |
| 8 | 8***4 | Фиксатор подвижного прицепного механизма | |
| 10 | 8***8 | Болт M20x45 10.9PL | |
| 11 | 8***2 | Палец | |
| 12 | 8***3 | Фиксатор пальца | |
| 13 | 3***4 | Шайба М10 | |
| 14 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 15 | 8***6 | Серьга | |
| 16 | 8***7 | Палец с тягой | |
| 17 | 8***8 | Шплинт | |
| 18 | 8***0 | Кронштейн | |
| 19 | 3***9 | Шайба стопорная BV M20 PL | |
| 20 | 8***0 | Болт M20x2.5x110 Cl-10.9 | |
| 21 | 9***5 | Болт шестигранный M20x60 10.9PL | |
| 22 | 3***2 | Шайба плоская 21.00x39.00x4.00 сталь Pl | |
| 23 | 9***9 | Щиток ВОМ | |
| 24 | 8***6 | Втулка диам.13.7мм толщина 7.51мм | |
| 25 | 3***3 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 26 | 4***7 | Болт M8x25 Cl-8.8 | |
| 27 | 2***5 | Контргайка стальная 0.75NC GRC | |
| 28 | 8***4 | Фитинг 1/4dm-28NPT |
