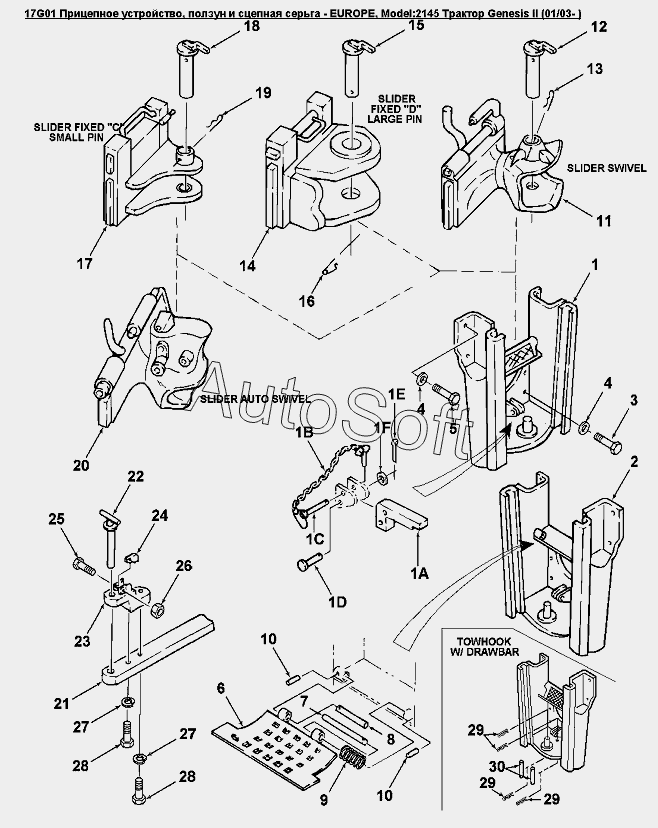

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 17G01 Прицепное устройство, ползун и сцепная серьга - EUROPE
1
1A
1B
1C
1D
1E
1F
2
3
4
4
5
6
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
23
23
23
24
25
26
27
27
28
28
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Рама фаркопа | |
| 10 | 8***8 | Палец | |
| 11 | 8***5 | Фаркоп | |
| 12 | 8***1 | Палец | |
| 13 | 8***1 | Фиксатор пальца прицепного устройства | |
| 14 | 8***0 | Фаркоп Genesis | |
| 15 | 8***3 | Палец 50х200мм | |
| 16 | 5***4 | Скоба пружинная, диам. 5.0мм | |
| 17 | 8***1 | Фаркоп | |
| 18 | 8***8 | Палец, 28мм | |
| 19 | 8***4 | Фиксатор пальца прицепного устройства | |
| 1A | U***N | Главный тормозной цилиндр | |
| 1B | 8***7 | Палец | |
| 1C | 8***6 | Палец | |
| 1D | 8***3 | Палец | |
| 1E | 8***5 | Шплинт, 8х32mm | |
| 1F | 8***4 | Шайба | |
| 2 | 8***2 | Рама | |
| 20 | 8***4 | Фаркоп | |
| 21 | 8***7 | Брус сцепной ISO 29 | |
| 21 | 8***8 | Брус сцепной, длина 1335мм, EEC L67/1-118 Genesis | |
| 22 | 8***0 | Палец диам.32 | |
| 22 | 8***4 | Палец 15.875х240.0мм | |
| 23 | 8***9 | Серьга | |
| 23 | 8***3 | Серьга | |
| 24 | 9***2 | Стопор | |
| 25 | 1***0 | Болт M10x1.50x60 Cl-8.8 Pl | |
| 26 | 1***7 | Гайка стопорная CL-8 M10 | |
| 27 | 3***9 | Шайба стопорная BV M20 PL | |
| 28 | 9***0 | Болт M20x2.5x90 CL-10.9 | |
| 29 | 9***6 | Фиксатор | |
| 3 | 9***0 | Болт M20x2.5x50 CL-10.9 | |
| 30 | 8***7 | Штифт | |
| 4 | 3***2 | Шайба плоская 21.00x39.00x4.00 сталь Pl | |
| 5 | 9***9 | Болт M20x2.5x80 CL-10.9 | |
| 6 | 8***4 | Экран | |
| 6 | 8***0 | Экран, 2160, 2180, 2210 | |
| 7 | 8***5 | Ось | |
| 8 | 8***6 | Ось | |
| 9 | 8***7 | Пружина экрана ВОМ |
