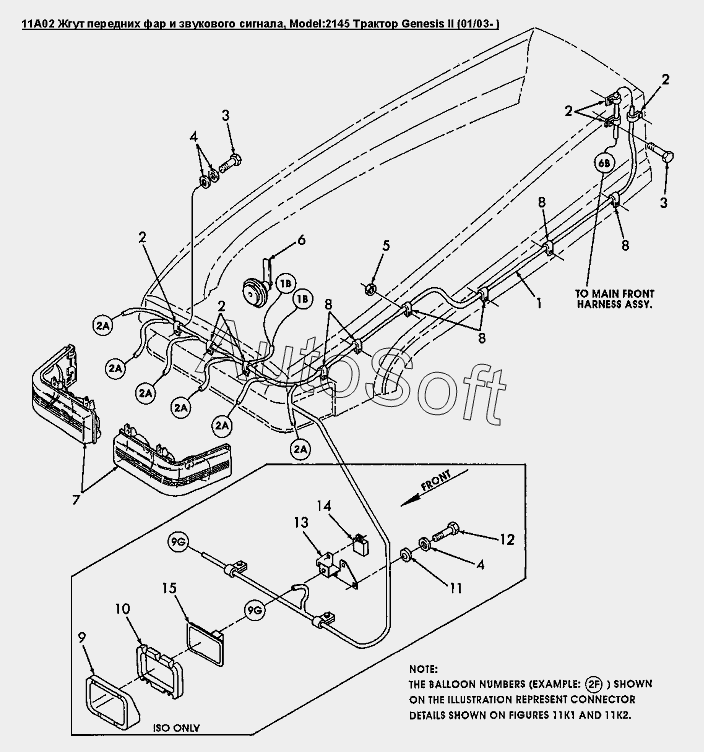

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 11A02 Жгут передних фар и звукового сигнала
1
1
1
1
1
2
2
2
2
3
3
4
4
5
6
7
7
7
8
8
8
8
9
9
9
10
11
11
11
12
13
14
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Жгут передний левый | |
| 1 | 8***7 | Жгут передних фонарей | |
| 1 | 9***6 | Жгут передних фар | |
| 2 | 8***6 | Хомут | |
| 3 | 9***3 | Болт CL 8.8, M6 x 1 x 16 | |
| 4 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 5 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 6 | 9***0 | Кронштейн звукового сигнала в сборе | |
| 7 | 8***6 | Фара правая передняя | |
| 7 | 8***8 | Фара левая передняя | |
| 8 | 9***7 | Хомут 0.50dm | |
| 9 | 8***3 | Корпус фонаря правого | |
| 9 | 8***4 | Корпус фонаря левого | |
| 10 | 8***8 | Уплотнение фонаря | |
| 11 | 8***5 | Крепление нижнее переднего фонаря | |
| 11 | 8***6 | Крепление верхнее переднего фонаря | |
| 12 | 8***5 | Болт M 6x1x25 Cl-8.8 | |
| 13 | 8***8 | Кронштейн фонаря | |
| 14 | 8***3 | Реле герметизированное с зажимом | |
| 15 | 8***3 | Лампа правая | |
| 15 | 8***4 | Лампа левая |
