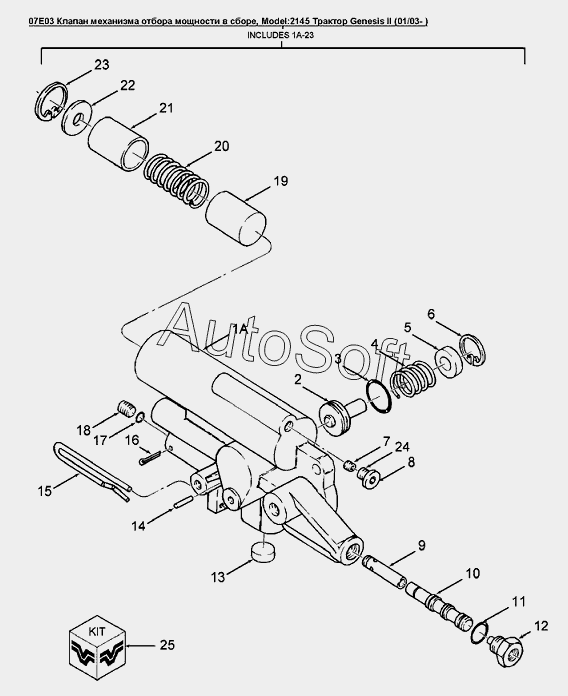

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 07E03 Клапан механизма отбора мощности в сборе
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Клапан механизма отбора мощности | |
| 2 | 8***1 | Поршень | |
| 3 | 9***9 | Кольцо уплотнительное вн. O 0.551xтолщина 0.07 | |
| 4 | 8***1 | Поршень | |
| 5 | 8***9 | Втулка направляющая | |
| 6 | 2***7 | Стопорное кольцо диам.0.750dm | |
| 7 | 8***5 | Дроссель | |
| 8 | 8***0 | Пробка | |
| 9 | 8***5 | Стакан клапана механизма отбора мощности | |
| 10 | 8***7 | Золотник | |
| 11 | 9***9 | Уплотнительное кольцо | |
| 12 | 9***9 | Пробка | |
| 13 | 9***3 | Пробка | |
| 14 | 8***5 | Штифт 11/8dmx1dm | |
| 15 | 9***4 | Палец | |
| 16 | 8***5 | Шплинт 0.12x1.00 | |
| 17 | 4***6 | Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm | |
| 18 | 8***6 | Пробка | |
| 19 | 8***1 | Толкатель клапана механизма отбора мощности | |
| 20 | 8***6 | Пружина клапана механизма отбора мощности | |
| 21 | 8***3 | Стакан клапана механизма отбора мощности | |
| 22 | 8***2 | Шайба 5/8 | |
| 23 | 2***2 | Стопорное кольцо | |
| 24 | 8***8 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 | |
| 25 | 8***9 | Комплект уплотнительный механизма отбора мощности |
