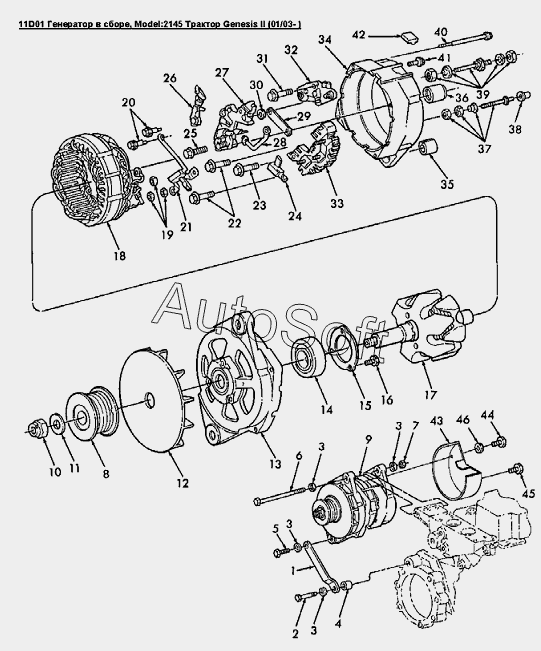

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 11D01 Генератор в сборе
35
23
24
25
26
27
30
31
32
33
22
36
40
41
42
43
44
45
46
10
2
3
3
3
3
4
5
6
7
8
9
1
11
12
14
15
16
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Рейка генератора | |
| 2 | 8***5 | Болт 0.50dmx2.25GR5 PL | |
| 3 | 6***9 | Шайба плоская диам.внут.0.516dm, наруж.1.00dm, толщина 0.135dm сталь Pl | |
| 4 | 8***8 | Втулка диам.наруж. 25.00 внутр.16.30 длина 20.10 | |
| 5 | 8***0 | Болт 0.50dmx1.25GR5 PL | |
| 6 | 9***7 | Болт 0.50dmx6.50GR5 PL | |
| 7 | 8***1 | Контргайка 1/2dm-13 | |
| 8 | 9***3 | Шкив генератора, диам.82.2мм толщина 41.0мм Genesis | |
| 9 | 9***4 | Генератор переменного тока -130 А, Gеnеsis | |
| 10 | P***L | Топливный цилиндр | |
| 11 | P***L | Топливный цилиндр | |
| 12 | 8***4 | Крыльчатка генератора | |
| 14 | 8***6 | Подшипник 25.00IDX62ODX18.0 | |
| 15 | 8***3 | Фиксатор | |
| 16 | P***L | Топливный цилиндр | |
| 19 | P***L | Топливный цилиндр | |
| 20 | P***L | Топливный цилиндр | |
| 21 | 8***8 | Диод | |
| 22 | P***L | Топливный цилиндр | |
| 23 | P***L | Топливный цилиндр | |
| 24 | 8***0 | Конденсатор | |
| 25 | P***L | Топливный цилиндр | |
| 26 | 8***2 | Щетка генератора | |
| 27 | 8***1 | Узел держателя щетки генератора | |
| 30 | P***L | Топливный цилиндр | |
| 31 | P***L | Топливный цилиндр | |
| 32 | 8***9 | Регулятор | |
| 33 | 8***7 | Мост выпрямительный | |
| 35 | P***L | Топливный цилиндр | |
| 36 | 8***5 | Ролик опорный (ролик подшипника) | |
| 40 | P***L | Топливный цилиндр | |
| 41 | P***L | Топливный цилиндр | |
| 42 | N***S | Левая боковина в сборе | |
| 43 | 8***4 | Пыльник | |
| 44 | 8***4 | Болт G5 1/4dm-20x2dm | |
| 45 | P***L | Топливный цилиндр | |
| 46 | 8***3 | Шайба Ext T, 1/4dm |
