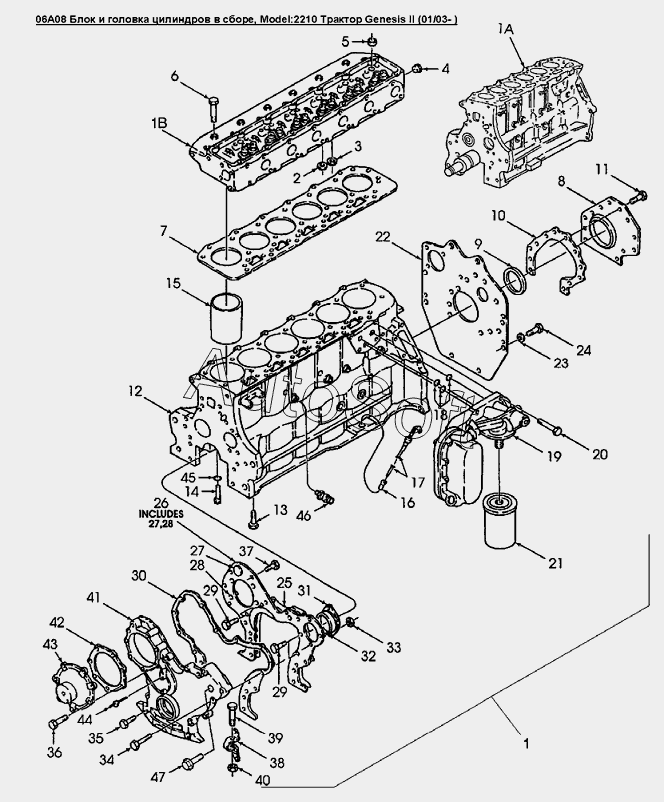

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 06A08 Блок и головка цилиндров в сборе, Модель: 2210
1
1A
1b
1B
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Двигатель, 207 кВт Tier II 2210 | |
| 10 | 8***0 | Прокладка крышки | |
| 11 | 8***4 | Болт 5/16dm-18X5/8dm | |
| 12 | 8***9 | Блок цилиндров | |
| 13 | 8***9 | Болт 9/16dm-12х4.79 | |
| 14 | 8***7 | Мундштук | |
| 15 | 8***2 | Гильза цилиндра | |
| 16 | 8***2 | Указатель уровня масла | |
| 17 | 8***2 | Щуп масляный, Genesis | |
| 18 | 8***3 | Уплотнение внутр.диам.1.375 | |
| 19 | 8***3 | Теплообменник | |
| 1A | 8***7 | Блок цилиндров 146 / 169 / 194 / 207 Kw Tier II | |
| 1B | 8***1 | Головка цилиндров, двигатель Tier-II, 2145, 2160, 2180, 2210 | |
| 1b | 8***9 | Седло впускного клапана | |
| 2 | 8***4 | Седло выпускного клапана | |
| 2 | 8***5 | Седло выпускного клапана -0.010 | |
| 2 | 8***6 | Седло выпускного клапана -0.020 | |
| 20 | 8***5 | Болт 3/8dm-16х1 1/2 | |
| 21 | 8***4 | Элемент фильтрующий масляный | |
| 22 | 9***2 | Крышка шестерен | |
| 23 | 8***0 | Шайба 0.375dm, Pl | |
| 24 | 8***4 | Болт G5 3/8dm-16x3/4dm | |
| 25 | 8***4 | Картер блока шестерен | |
| 26 | 8***0 | Крышка | |
| 29 | 8***4 | Болт 5/16dm-18х7/8dm | |
| 3 | 8***9 | Седло впускного клапана | |
| 30 | 8***6 | Прокладка крышки блока шестерен | |
| 31 | 8***9 | Корпус | |
| 32 | 8***7 | Уплотнительное кольцо | |
| 33 | 8***1 | Гайка 3/8-16 | |
| 34 | 8***0 | Болт 3/8dm-16x2-3/4 | |
| 35 | 8***2 | Болт 3/8-16X2.25 | |
| 36 | 8***8 | Болт 3/8dm-16x3/4dm | |
| 37 | 8***4 | Болт 3/8dmx1.00 | |
| 38 | 8***8 | Кронштейн трубопровода охладителя | |
| 39 | 8***7 | Болт 1/4dm-20х1-3/4dm | |
| 4 | 8***5 | Пробка | |
| 40 | 9***8 | Гайка G5 1/4dm-20 | |
| 41 | 8***4 | Крышка картера шестерен | |
| 42 | 8***1 | Уплотнение крышки, Genesis | |
| 43 | 8***9 | Крышка, Genesis | |
| 44 | T***D | Игла 2210 | |
| 45 | 8***3 | Уплотнительное кольцо, внут.диам.0.156dm толщина 0.070dm | |
| 46 | 9***5 | Датчик давления масла 100PSI | |
| 47 | 8***8 | Болт 3/8dm-16X2dm | |
| 5 | 8***1 | Заглушка 1.13dm | |
| 6 | 8***6 | Головка болта цилиндра двигателя 9/16in - 12 x 130 | |
| 7 | 8***3 | Прокладка головки цилиндра | |
| 8 | 8***9 | Стопор масляного уплотнения | |
| 9 | 8***7 | Сальник задней оси |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
