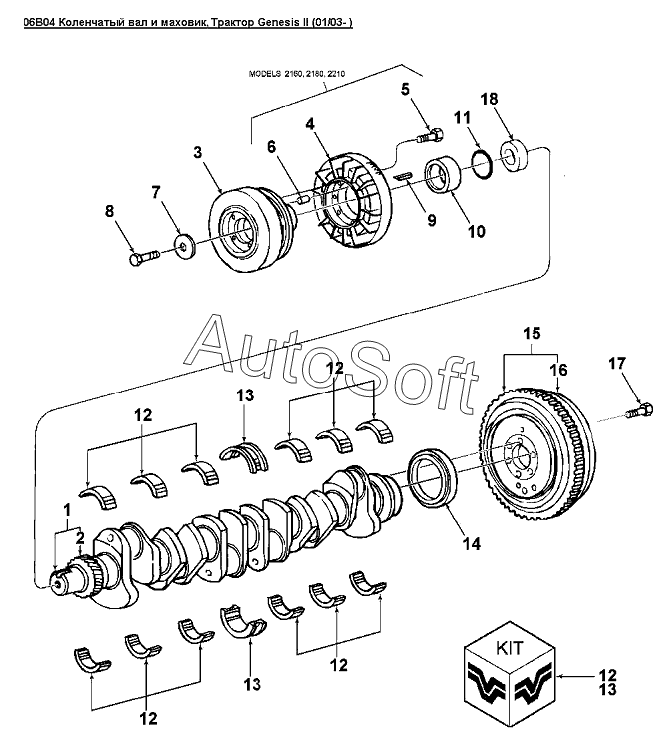

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 06B04 Коленчатый вал и маховик, Модель: 2160, 2180, 2210
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Вал коленчатый в сборе | |
| 2 | 8***3 | Шестерня коленчатого вала | |
| 3 | 8***1 | Демпфер 2160, 2180, 2210 | |
| 4 | 8***3 | Демпфер второй, 2160, 2180, 2210 | |
| 5 | 9***0 | Болт 7/16-14x0.75 | |
| 6 | 8***6 | Штифт 1/4dmx1/2dm - 2160, 2180, 2210 | |
| 7 | 8***9 | Шайба плоская | |
| 8 | 8***1 | Болт G5 3/4dm-16x1-3/4dm | |
| 9 | 8***6 | Клиновая шпонка 3/8dm x 5/16dm x 1.91dm | |
| 10 | 8***7 | Прокладка шкива на коленчатом валу | |
| 11 | 8***4 | Уплотнительное кольцо внут.диам.2.0 толщина 7/64dm | |
| 12 | 8***0 | Комплект вкладышей | |
| 12 | 8***1 | Комплект вкладышей, 0.05мм | |
| 12 | 8***2 | Комплект вкладышей, 0.25мм | |
| 12 | 8***3 | Комплект вкладышей, 0.51мм | |
| 12 | 8***4 | Комплект вкладышей, 0.76мм | |
| 12 | 8***5 | Комплект вкладышей, 1.02мм | |
| 13 | 8***6 | Комплект опорных вкладышей | |
| 13 | 8***7 | Комплект вкладышей, 0.002dm | |
| 13 | 8***8 | Комплект вкладышей, 0.010dm | |
| 13 | 8***9 | Комплект вкладышей, 0.020dm | |
| 13 | 8***0 | Комплект вкладышей, 0.030dm | |
| 13 | 8***1 | Комплект вкладышей, 0.040dm | |
| 14 | 8***8 | Сальник коленвала | |
| 15 | 9***2 | Маховик | |
| 16 | 8***3 | Венец маховика | |
| 17 | 3***6 | Болт 7/16dm-18 x 1-5/8dm | |
| 18 | 8***6 | Уплотнитель коленчатого вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
