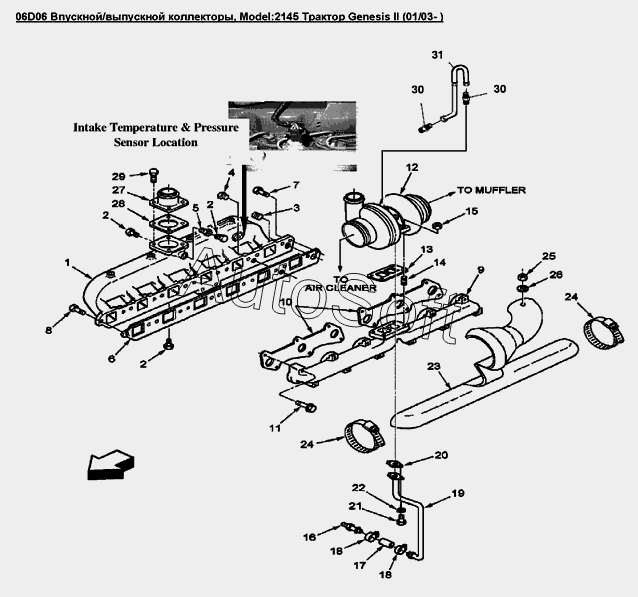

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 06D06 Впускной/выпускной коллекторы
1
2
2
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
14
14
15
16
17
18
18
19
19
19
20
21
22
23
24
24
25
26
27
28
29
30
30
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Коллектор впускной в сборе | |
| 10 | 8***8 | Прокладка коллектора выпускного | |
| 100 | 8***3 | Датчик давления, температуры, Tier II | |
| 11 | 8***1 | Болт 3/8 - 16 x 57мм | |
| 11 | 8***5 | Болт коллектора выпускного | |
| 12 | 8***2 | Турбокомпрессор Mdl-2145 / 2160 Genesis | |
| 12 | 8***7 | Турбокомпрессор, Mdl-2180 / 2210 Genesis | |
| 12a | 8***3 | Адаптер алюминиевый | |
| 12b | 8***3 | Уплотнительное кольцо, внут.диам.61.350мм толщина 2.540мм | |
| 12c | 8***4 | Хомут 3dm | |
| 13 | 8***2 | Уплотнитель зарядного устройства | |
| 14 | 8***1 | Шпилька, 3/8dm-24-16X1.44dm | |
| 14 | 8***3 | Шпилька 3/8 - 24NF x 1.44 | |
| 15 | 8***2 | Гайка шестигранная 3/8 - 24 | |
| 16 | 8***7 | Штуцер 3/4dm 3/4dm-14 | |
| 17 | 8***7 | Рукав турбонадува | |
| 18 | 8***2 | Хомут 87-112мм | |
| 19 | 8***8 | Обратная трубка турбокомпрессора Mdl 2180 ,2210 Tier II | |
| 19 | 8***4 | Обратная трубка турбокомпрессора Mdl 2145 ,2160 Tier II | |
| 2 | 8***1 | Пробка 1/8in - 27 Nptf | |
| 20 | 8***1 | Уплотнение фланца трубопровода | |
| 21 | 4***7 | Болт M8x25 Cl-8.8 | |
| 22 | 8***7 | Шайба М8 | |
| 23 | 8***7 | Теплообменник | |
| 24 | 4***4 | Хомут | |
| 25 | 1***7 | Гайка стопорная CL-8 M10 | |
| 26 | 3***4 | Шайба М10 | |
| 27 | 8***8 | Патрубок | |
| 28 | 8***1 | Уплотнение патрубка | |
| 29 | 1***1 | Болт M8x30 | |
| 3 | 8***7 | Пробка 3/4dm-14 x .57dm | |
| 30 | 8***3 | Адаптер | |
| 30 | 8***6 | Адаптер подачи масла | |
| 31 | 8***2 | Трубка системы смазки турбокомпрессора | |
| 4 | 8***6 | Пробка 3/8-18 | |
| 5 | 8***8 | Пробка | |
| 6 | 8***8 | Уплотнение впускного коллектора | |
| 7 | 8***5 | Болт 3/8dm-16х1 1/2 | |
| 8 | 8***0 | Болт G5 3/8dm-16x1-1/4dm | |
| 9 | 8***0 | Коллектор выпускной в сборе Genesis |
