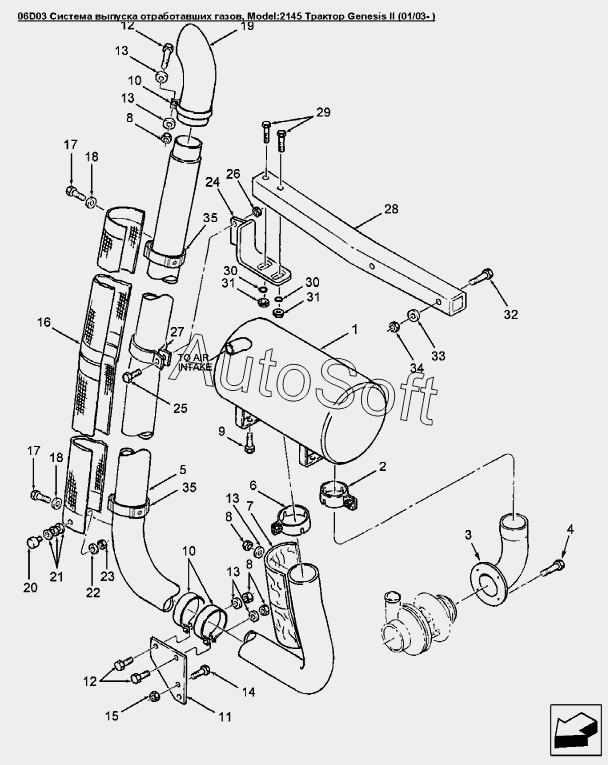

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 06D03 Система выпуска отработавших газов
27
19
20
21
22
23
24
25
26
18
18
28
29
30
30
31
31
32
33
34
35
35
10
10
2
3
4
5
6
7
8
8
8
9
1
11
12
12
13
13
13
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Глушитель, TIER LI | |
| 2 | 8***8 | Хомут 3.5dm Genesis | |
| 3 | 8***8 | Колено TIER II | |
| 4 | 8***7 | Нарезной болт M10 X 1.5 X 25 12.9 | |
| 5 | 8***4 | Труба выхлопная черная | |
| 6 | 8***9 | Хомут 4dm | |
| 7 | 9***2 | Теплоизоляция | |
| 8 | 1***7 | Гайка стопорная CL-8 M10 | |
| 9 | 2***9 | Болт шестигранный USR M10x20 PL | |
| 10 | 9***2 | Хомут 100.6 | |
| 11 | 9***5 | Кронштейн выхлопной трубы | |
| 12 | 4***8 | Болт M10x40 10.9PL | |
| 13 | 3***4 | Шайба М10 | |
| 14 | 9***3 | Болт M12x60 Cl-8.8 | |
| 15 | 3***5 | Гайка M12х1.75 | |
| 16 | 8***5 | Защитный кожух выхлопной трубы Genesis | |
| 17 | 8***0 | Болт M8х12 8.8PL | |
| 18 | 8***1 | Шайба 0.31PL | |
| 19 | 8***3 | Наконечник выхлопной трубы, диам.98.1мм, Genisis | |
| 20 | 9***6 | Отбойник | |
| 21 | 8***1 | Шайба 0.312x0.734x0.065 Pl, сталь | |
| 22 | 8***2 | Шайба 0.250PL | |
| 23 | 7***0 | Гайка G5, 1/4dm-20 | |
| 24 | 8***3 | Кронштейн выхлопной трубы | |
| 25 | 4***8 | Болт M10x40 10.9PL | |
| 26 | 8***4 | Контргайка M10 | |
| 27 | 8***8 | Хомут выхлопной трубы 101.6мм | |
| 28 | 8***3 | Растяжка | |
| 29 | 8***4 | Болт M12х80 Pl | |
| 30 | 8***4 | Шайба 13.27X24.00X2.500 PL | |
| 31 | 4***2 | Контргайка М12 | |
| 32 | 8***4 | Болт M12х80 Pl | |
| 33 | 8***4 | Шайба 13.27X24.00X2.500 PL | |
| 34 | 4***2 | Контргайка М12 | |
| 35 | 8***2 | Хомут 4.00 |
