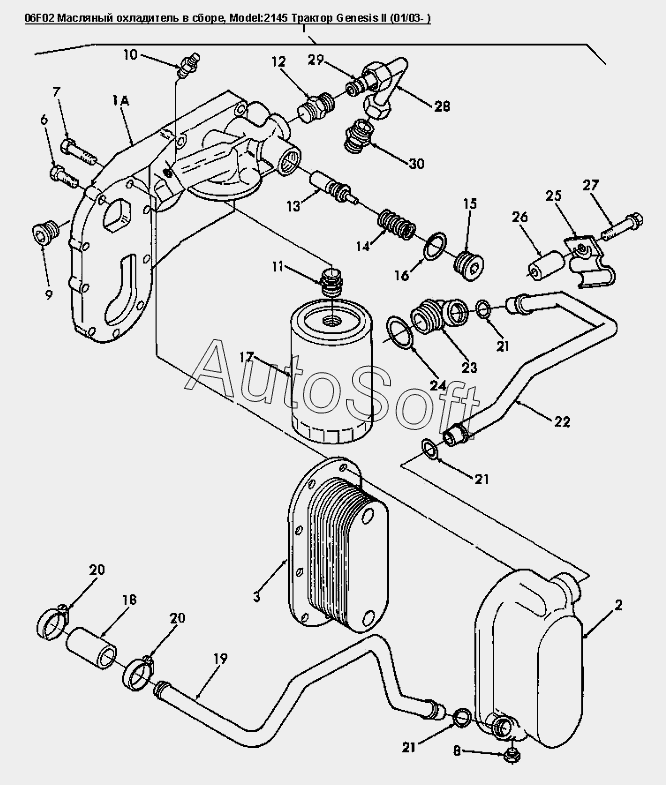

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 06F02 Масляный охладитель в сборе
1
1A
2
3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Теплообменник | |
| 10 | 9***8 | Штуцер 3/8dm | |
| 11 | 8***1 | Вставка 1dm-12х1-1/2dm | |
| 12 | 8***4 | Штуцер | |
| 13 | 8***7 | Клапан-регулятор давления | |
| 14 | 8***6 | Пружина перепускного клапана | |
| 15 | 8***0 | Пробка 1 - 1/16in - 12 | |
| 16 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 17 | 8***4 | Элемент фильтрующий масляный | |
| 18 | 8***1 | Патрубок | |
| 19 | 8***4 | Патрубок водяной масляного теплообменника | |
| 1A | 8***7 | Крепление | |
| 2 | 8***8 | Крышка задняя | |
| 20 | 8***1 | Хомут | |
| 21 | 8***5 | Уплотнительное кольцо | |
| 22 | 8***1 | Водяной патрубок масляного теплообменника | |
| 23 | 8***0 | Фитинг | |
| 24 | 8***0 | Уплотнительное кольцо внут.диам.1 1/2 толщина 0.139dm | |
| 25 | 8***8 | Кронштейн трубопровода охладителя | |
| 26 | 8***9 | Втулка кронштейна | |
| 27 | 8***3 | Болт 7/16dm-14x2-1/2dm | |
| 28 | 8***9 | Трубка перепускного клапана | |
| 29 | 8***0 | Уплотнение трубки масляного радиатора | |
| 3 | 8***3 | Радиатор | |
| 30 | 8***0 | Штуцер | |
| 6 | 8***3 | Болт 3/8dm-16х1-3/4dm | |
| 7 | 8***5 | Болт 3/8dm-16 x 2-1/2dm | |
| 8 | 8***3 | Пробка 1/8dm-27 | |
| 9 | 8***0 | Пробка 3/4dm-14 x .57dm |
