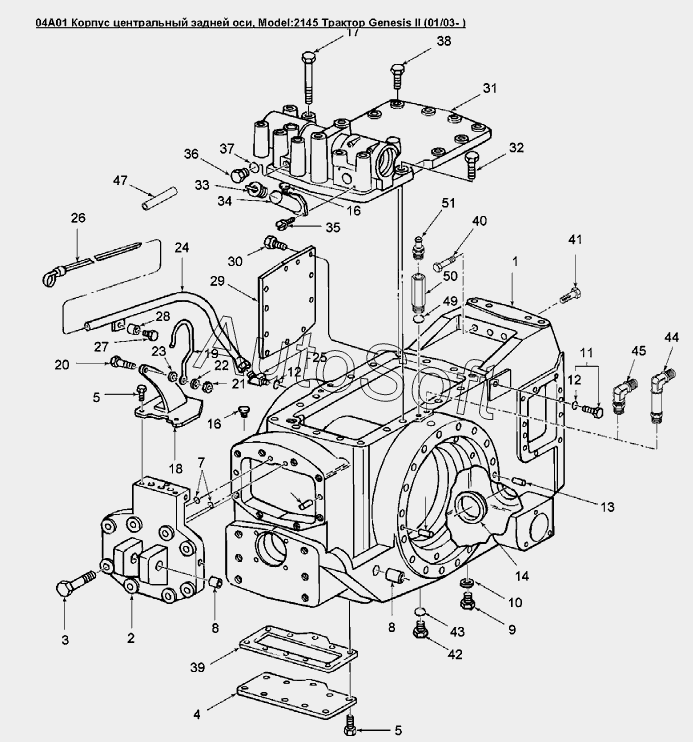

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 04A01 Корпус центральный задней оси
41
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
27
41
41
41
41
42
43
44
45
47
49
50
51
14
1
1
2
2
2
3
4
5
5
7
8
8
8
8
9
10
11
12
12
13
1
16
16
17
18
18
18
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86509334 | 8***4 | Штифт 10.0x20.0мм | |
| 9993141 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 1 | 9***0 | Корпус | |
| 1 | 9***0 | Центральный корпус в сборе 145HP | |
| 2 | 8***9 | Крышка 540/1000 Rpm | |
| 2 | 8***0 | Крепление механизма отбора мощности | |
| 3 | 9***5 | Болт шестигранный M20x60 10.9PL | |
| 4 | 9***4 | Крышка | |
| 5 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 7 | 1***9 | Кольцо уплотнительное 0.424 IDX0.103 THK BUNA | |
| 8 | 2***8 | Втулка | |
| 8 | 9***0 | Втулка диам.внутр.1.266 наруж. 1.499 длина 1.53dm | |
| 9 | 9***7 | Пробка 1.0x18 | |
| 10 | 8***5 | Прокладка внутр. o 1, внешн. O 1,25, W 06 | |
| 11 | 2***8 | Пробка 7/16 - 20 orb | |
| 12 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 13 | 8***5 | Штифт 0.63х1.85 | |
| 14 | 9***8 | Пробка | |
| 16 | 9***8 | Сапун 0.375 - 18npt | |
| 17 | 9***0 | Болт M16х180 | |
| 18 | 8***9 | Кронштейн | |
| 18 | 8***1 | Кронштейн | |
| 18 | 8***2 | Кронштейн | |
| 19 | 8***9 | Крюк фиксатор | |
| 20 | 9***7 | Болт шестигранный M12 X 30 8.8PL | |
| 21 | 3***5 | Гайка M12х1.75 | |
| 22 | 2***9 | Шайба | |
| 23 | 8***5 | Втулка диам.наруж. 25.4 внутр.13.50 длина 10.30 | |
| 24 | 9***5 | Указатель уровня | |
| 25 | 3***6 | Фитинг 45°, 9/16jic x 9/16orb | |
| 26 | 9***5 | Щуп масляный | |
| 27 | 1***2 | Болт M6х70 8.8pl | |
| 27 | 1***4 | Болт CL 8.8, M8 x 1.25 x 16 | |
| 28 | 8***9 | Втулка | |
| 29 | 9***1 | Крышка муфты | |
| 30 | 9***4 | Болт M10х20 10.9PL | |
| 31 | 8***1 | Крышка в сборе | |
| 32 | 3***0 | Болт M16х65 10.9pl | |
| 33 | 9***7 | Пробка | |
| 34 | 8***2 | Трубка масляного фильтра | |
| 35 | 1***4 | Болт M8х20 8.8Plt | |
| 36 | 1***0 | Пробка 1-1/16orb | |
| 37 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 38 | 9***1 | Болт M16x55 Cl-10.9 | |
| 39 | 9***5 | Прокладка крышки дифференциала | |
| 40 | 9***1 | Болт | |
| 41 | 3***3 | Болт шестигранный M12x40 10.9PL | |
| 41 | 4***8 | Болт M16x50 Cl-10.9 | |
| 41 | 9***3 | Болт | |
| 42 | 9***8 | Пробка 9/16dm, сталь | |
| 43 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 44 | 9***1 | Фитинг 90°, Orb-9/16 Ofs-11/16 | |
| 45 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 47 | 8***2 | Рукав 30R6 5/16dmx990мм | |
| 49 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 50 | 9***0 | Дроссель | |
| 51 | 8***7 | Жиклер | |
| 99 | 9***1 | Штифт 15.72x146.3 |
