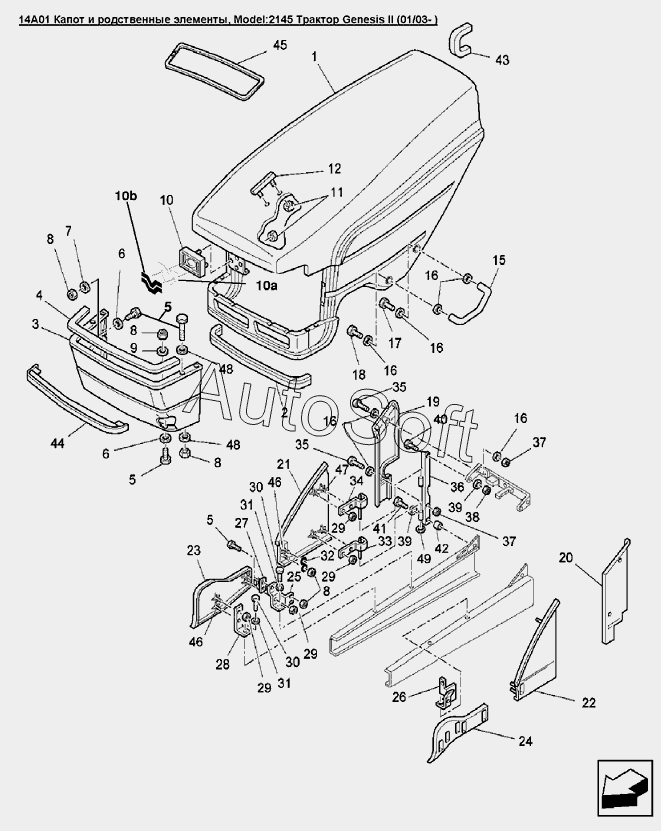

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 14A01 Капот и родственные элементы
1
1
1
2
3
3
3
4
5
5
5
6
6
7
8
8
8
8
9
10
10a
10b
11
12
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
30
31
31
32
33
33
33
34
34
34
35
35
36
36
36
37
37
38
39
39
40
41
42
43
44
45
46
46
47
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Корпус верхний | |
| 1 | 8***4 | Капот BVI L4WD | |
| 10 | 9***4 | Фонарь передний | |
| 10a | 8***7 | Уплотнитель эмблемы | |
| 10b | 8***2 | Эмблема BVI | |
| 11 | 9***3 | Гайка М5 | |
| 12 | 9***6 | Прицел | |
| 15 | 8***3 | Ручка левая | |
| 15 | 8***4 | Ручка правая | |
| 16 | 3***0 | Шайба диам.внутр.9.00 наруж.20.00 толщина 4.00мм, сталь | |
| 17 | 1***6 | Болт M8x40 8.8 PL | |
| 18 | 4***8 | Болт M8x1.25x30 CL8.8 | |
| 19 | 8***1 | Задний щиток правой стороны | |
| 2 | 8***0 | Нижнее уплотнение капота | |
| 20 | 8***0 | Задний щиток левой стороны | |
| 21 | 8***3 | Боковина капота, правая задняя | |
| 22 | 8***2 | Боковина капота, левая задняя | |
| 23 | 8***9 | Основание капота правое | |
| 24 | 8***8 | Основание капота левое | |
| 25 | 9***0 | Кронштейн правый | |
| 26 | 8***5 | Кронштейн левый | |
| 27 | 9***9 | Фиксатор | |
| 28 | 8***1 | Кронштейн | |
| 29 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 3 | 8***3 | Решетка капота | |
| 3 | 8***6 | Решетка радиатора | |
| 30 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 31 | 1***5 | Шайба стопорная BV M10 PL | |
| 32 | 9***1 | Фиксатор | |
| 33 | 9***0 | Фиксатор левый | |
| 33 | 9***1 | Фиксатор правый | |
| 34 | 8***4 | Фиксатор левый | |
| 34 | 8***5 | Фиксатор правый | |
| 35 | 9***9 | Болт Cl-10.9 M8 x 1.25 x 8 | |
| 36 | 8***1 | Кронштейн правый | |
| 36 | 9***7 | Кронштейн левый | |
| 37 | 8***2 | Контргайка М8х1.25 | |
| 38 | 3***5 | Гайка M12х1.75 | |
| 39 | 1***6 | Шайба стопорная M12 PL | |
| 4 | 8***3 | Уплотнение 24W длина 1115 | |
| 40 | 9***7 | Болт шестигранный M12 X 30 8.8PL | |
| 41 | 9***2 | Болт M12x50 Cl-8.8 | |
| 42 | 9***8 | Кольцо диам.наруж. 31.75 внутр.13.0 толщина 14.5 | |
| 43 | 8***9 | Окантовка | |
| 44 | 8***3 | Опора решетки | |
| 45 | 8***4 | Решетка радиатора | |
| 46 | 9***8 | Шпилька M8 X 15 PL, специальная | |
| 47 | 9***9 | Болт | |
| 48 | 8***1 | Шайба 0.312x0.734x0.065 Pl, сталь | |
| 49 | 2***4 | Стопорное кольцо диам.0.38 | |
| 5 | 1***0 | Болт M30x1.0x20 Cl-8.8 | |
| 6 | 1***0 | Шайба 6.96 x 22.00 x 2.00, сталь | |
| 7 | 2***7 | Шайба диам.внутр.0.266 наруж.1.00 толщина 1.25dm Pl, сталь | |
| 8 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 9 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
