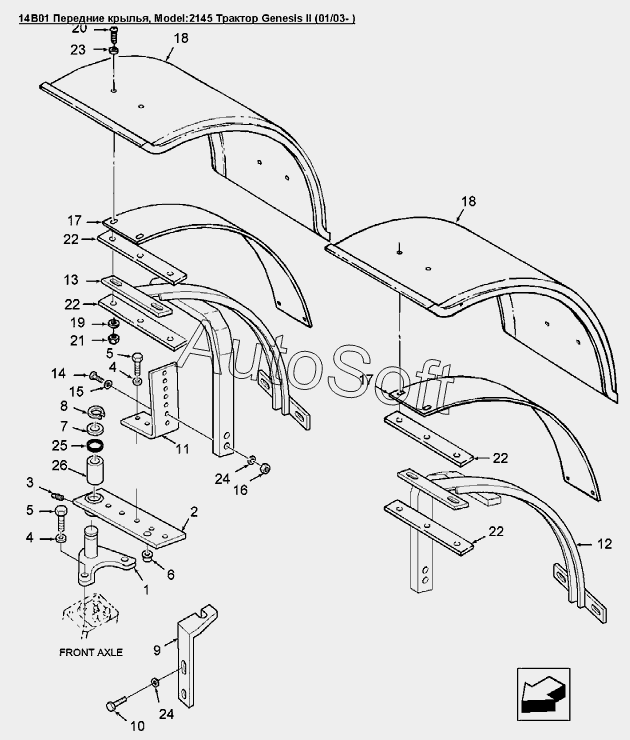

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 14B01 Передние крылья
23
17
17
18
18
18
18
18
18
19
20
21
22
22
22
22
16
24
24
25
26
27
27
27
28
9
2
2
2
3
4
4
5
5
6
7
8
1
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Крепление крыла | |
| 2 | 8***1 | Рычаг крепления брызговика правая сторона | |
| 2 | 8***7 | Рычаг крепления брызговика левая сторона | |
| 3 | 8***0 | Штуцер для подвода смазки 1/8-27NPT | |
| 4 | 1***8 | Шайба М16 PL | |
| 5 | 1***0 | Болт M16x50 8.8Pl | |
| 6 | 8***4 | Втулка | |
| 7 | 8***8 | Шайба 25.33 x 44.00 x 4.00 сталь Pl | |
| 8 | 3***2 | Стопорное кольцо диам.25.00мм | |
| 9 | 8***6 | Кронштейн левый | |
| 9 | 8***9 | Кронштейн правый | |
| 10 | 3***9 | Болт M12х35 8.8pl | |
| 11 | 8***8 | Кронштейн переднего крыла | |
| 12 | 8***7 | Крепление левого крыла | |
| 13 | 8***8 | Крепление правого крыла | |
| 14 | 9***3 | Болт M12x60 Cl-8.8 | |
| 15 | 1***6 | Шайба стопорная M12 PL | |
| 16 | 9***5 | Гайка M12х1.75 | |
| 17 | 9***6 | Опора передних крыльев, Genesis | |
| 18 | 8***1 | Крыло переднее, ширина 470мм, Genesis | |
| 18 | 8***2 | Крыло переднее, ширина 520мм, Genesis | |
| 18 | 8***3 | Крыло переднее, ширина 620мм, Genesis | |
| 19 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 20 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 21 | 4***2 | Контргайка M8 x 1.25 | |
| 22 | 8***2 | Кронштейн переднего крыла | |
| 23 | 9***2 | Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь | |
| 24 | 1***8 | Шайба диам.внутр.13.93 наруж.24.00 толщина 2.50мм Pl, сталь | |
| 25 | 8***4 | Сальник, полиуретан | |
| 26 | 8***5 | Втулка 30 мм | |
| 27 | 8***4 | Набор передних брызговиков 470 мм | |
| 27 | 8***0 | Набор передних брызговиков 520 мм | |
| 27 | 8***1 | Передние крылья 620мм, набор №912 | |
| 28 | 8***3 | Прокладка |
