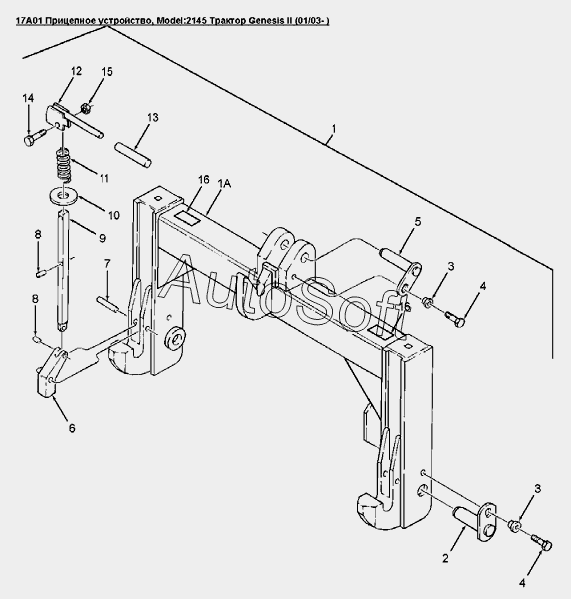

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 17A01 Прицепное устройство
1
1A
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Механизм сцепки Genesis | |
| 10 | 8***1 | Шайба Sae P .75 Na2032 | |
| 11 | 8***7 | Пружина | |
| 12 | 8***0 | Ручка | |
| 13 | 8***4 | Ось | |
| 14 | 8***7 | Болт 0.31х1.25 Gr-5 | |
| 15 | 2***6 | Контргайка 5/16dm - 18 | |
| 16 | 8***1 | Информационная табличка прицепного механизма | |
| 1A | 8***0 | Рама механизма сцепки | |
| 2 | 8***6 | Палец | |
| 3 | 8***3 | Втулка диам.0.75 длина 0.78 1/2dmNC | |
| 4 | 8***0 | Болт 0.50dmx1.25GR5 PL | |
| 5 | 8***5 | Палец | |
| 6 | 8***0 | Затвор крюка | |
| 7 | 8***7 | Ось 1/2dmх1/2dm | |
| 8 | 8***0 | Штифт 5/16dmх1 1/4 dm | |
| 9 | 8***9 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
