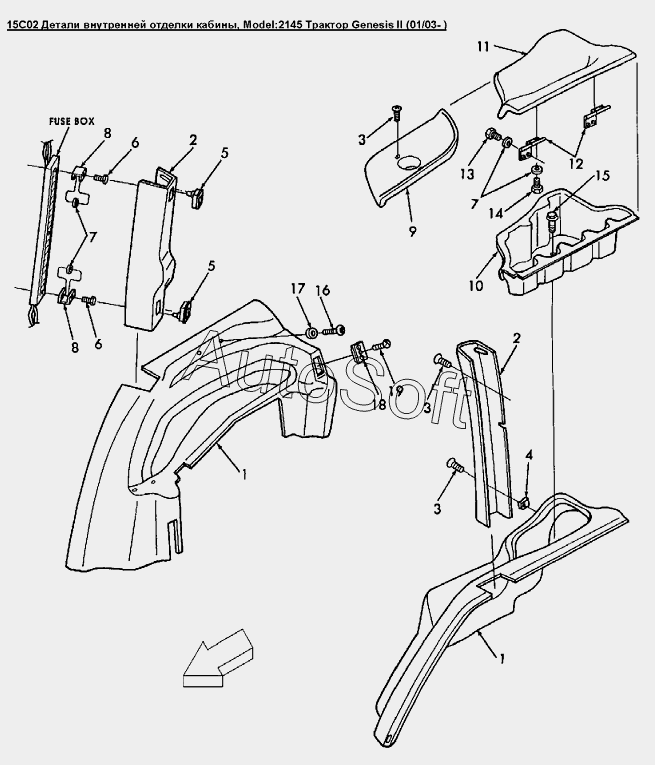

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15C02 Детали внутренней отделки кабины
1
1
1
1
2
2
2
2
3
3
3
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Панели отделки колесных арок в кабине | |
| 1 | 9***3 | Правая накладка колесной арки | |
| 2 | 8***8 | Левая отделочная панель кабины | |
| 2 | 8***9 | Правая отделочная панель кабины | |
| 3 | 8***0 | Болт с крестообразной головкой M6x20 | |
| 4 | 9***7 | Гайка U М6х1.0 | |
| 5 | 8***7 | Защелка | |
| 5 | 8***3 | Заглушка | |
| 6 | 1***2 | Болт Cl 8.8 M6 | |
| 7 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 8 | 9***5 | Кронштейн правый | |
| 9 | 8***1 | Боковая подставка под стакан | |
| 10 | 9***5 | Панель внутренней части инструментального ящика | |
| 11 | 8***0 | Крышка инструментального ящика | |
| 12 | 9***6 | Шарнир инструментального ящика Genesis | |
| 13 | 8***6 | Болт M6x20 Cl-8.8 Pl | |
| 14 | 8***6 | Болт M6x12 Cl-10.9 Pl | |
| 15 | 9***8 | Болт M8x20 Cl-8.8 | |
| 16 | 8***6 | Винт с гексагональной головкой M10 x 25 Cl-8.8 | |
| 17 | 1***2 | Шайба 11.43x34.00x3.00 Pl | |
| 18 | 9***0 | Кронштейн розетки | |
| 19 | 8***0 | Болт с крестообразной головкой M6x20 |
