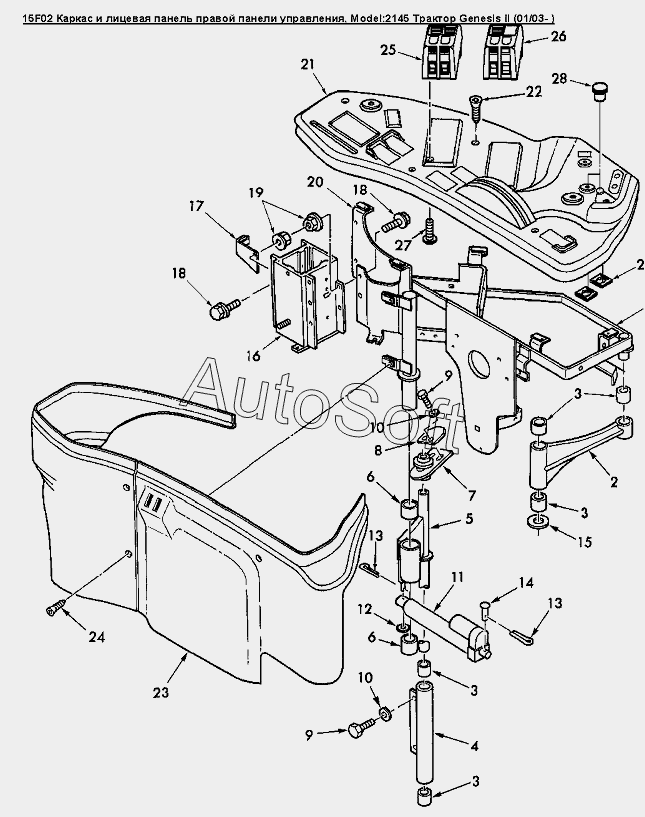

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15F02 Каркас и лицевая панель правой панели управления
16
29
29
28
27
26
26
26
25
24
23
22
21
20
19
18
18
17
16
16
1
1
15
14
13
13
12
11
10
10
9
9
8
7
6
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Рама правой панели Genesis | |
| 2 | 9***0 | Шарнир в сборе | |
| 3 | 5***9 | Втулка | |
| 4 | 9***7 | Шарнир | |
| 5 | 8***1 | Шарнир передний в сборе | |
| 6 | 8***8 | Втулка | |
| 7 | 8***7 | Шарнир | |
| 8 | 8***9 | Кронштейн | |
| 9 | 1***4 | Болт M8х20 8.8Plt | |
| 10 | 4***8 | Шайба М8 | |
| 11 | 9***7 | Вал электродвигателя | |
| 12 | 8***1 | Шайба диам.внутр.0.28 наруж.0.625 толщина 0.065, сталь | |
| 13 | 8***5 | Скрепка 0.120х1.25 | |
| 14 | 4***3 | Палец 1/4dm x 1-1/2dm | |
| 15 | 8***1 | Шайба Sae P .75 Na2032 | |
| 16 | 8***7 | Регулирование смещения трансмиссии | |
| 16 | 8***4 | Рычаг переключения передач в сборе | |
| 17 | 8***3 | Кронштейн | |
| 18 | 9***6 | Болт M6x20 Cl-8.8 | |
| 19 | 9***6 | Гайка M6 Cl-8 Pl | |
| 20 | 8***0 | Гайка M6х1 | |
| 21 | 8***1 | Верхняя часть правой панели | |
| 22 | 8***9 | Болт M6x30, Cl-4.8 Pl | |
| 23 | 8***8 | Панель правого пульта управления | |
| 24 | 8***0 | Болт с крестообразной головкой M6x20 | |
| 25 | 8***8 | Клавиша | |
| 26 | 8***9 | Панель | |
| 26 | 8***6 | Клавиша | |
| 27 | 8***8 | Болт | |
| 28 | 8***4 | Пробка | |
| 29 | 8***8 | Фиксатор 0.5х0.62dm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
