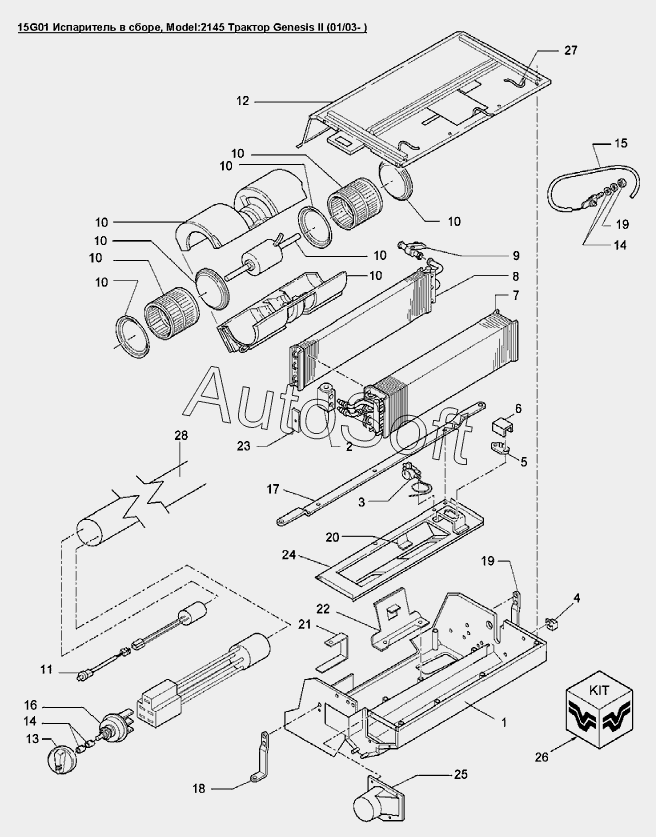

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15G01 Испаритель в сборе
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Корпус испарителя, Genesis | |
| 2 | 8***4 | Клапан терморегулирующий 134А | |
| 3 | 8***2 | Переключатель термостата | |
| 4 | 8***3 | Реле 12 В | |
| 5 | 8***1 | Резистор | |
| 6 | 8***0 | Кожухрезистора | |
| 7 | 8***3 | Испаритель | |
| 8 | 8***9 | Подогреватель | |
| 9 | 8***0 | Клапан водяной, климатконтроль Genesis | |
| 10 | 8***0 | Привод вентилятора системы кондиционирования | |
| 11 | 8***5 | Переключатель кондиционера | |
| 12 | 8***1 | Крышка испарителя | |
| 13 | 9***0 | Кнопка электронного управления панелью приборов | |
| 14 | 9***1 | Фиксирующая пружина кнопки контроля радиодиапазона | |
| 15 | 8***9 | Жгут электрический | |
| 16 | 8***0 | Переключатель вентилятора, система подогрева и очи | |
| 17 | 8***3 | Кронштейн испарителя | |
| 18 | 8***9 | Кронштейн испарителя левый | |
| 19 | 8***0 | Кронштейн испарителя правый | |
| 20 | 8***7 | Кронштейн электродвигателя | |
| 21 | 8***6 | Кронштейн электродвигателя | |
| 22 | 8***5 | Кронштейн электродвигателя | |
| 23 | 8***8 | Кронштейн терморегулирующего вентиля | |
| 24 | 8***4 | Крышка | |
| 25 | 8***5 | Канал впускной | |
| 26 | 8***1 | Уплотнение | |
| 27 | 8***6 | Защитный кожух, нейлон | |
| 28 | 8***9 | Жгут испарителя |
