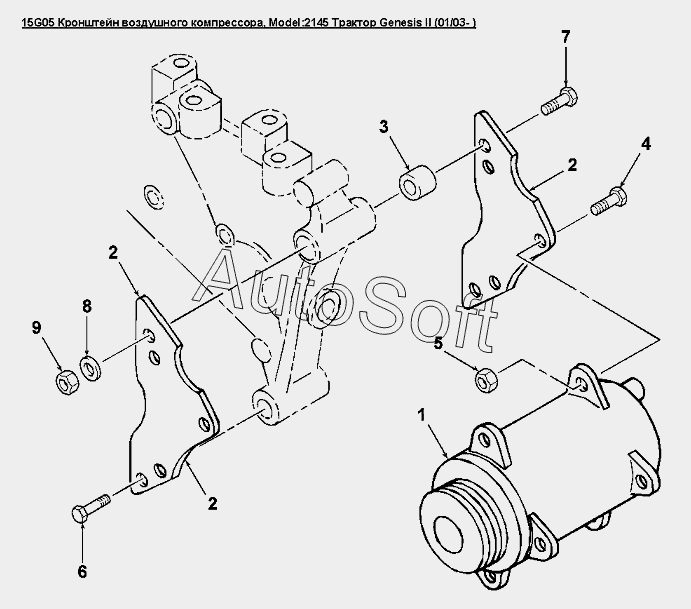

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 15G05 Кронштейн воздушного компрессора
1
2
2
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Компрессор и муфта | |
| 2 | 8***4 | Кронштейн компрессора | |
| 3 | 2***4 | Кольцо диам.наруж. 1.01 внутр.0.53 толщина 0.88 | |
| 4 | 8***5 | Болт 3/8dm-16x1-1/2dm | |
| 5 | 2***0 | Гайка 0.375dmх16 | |
| 6 | 9***6 | Болт 3/8dmx16x1dm | |
| 7 | 2***0 | Болт 0.50dmx5.25GR5 PL | |
| 8 | 8***4 | Шайба диам.внутр.0.50dm Pl, сталь | |
| 9 | 8***1 | Контргайка 1/2dm-13 |
