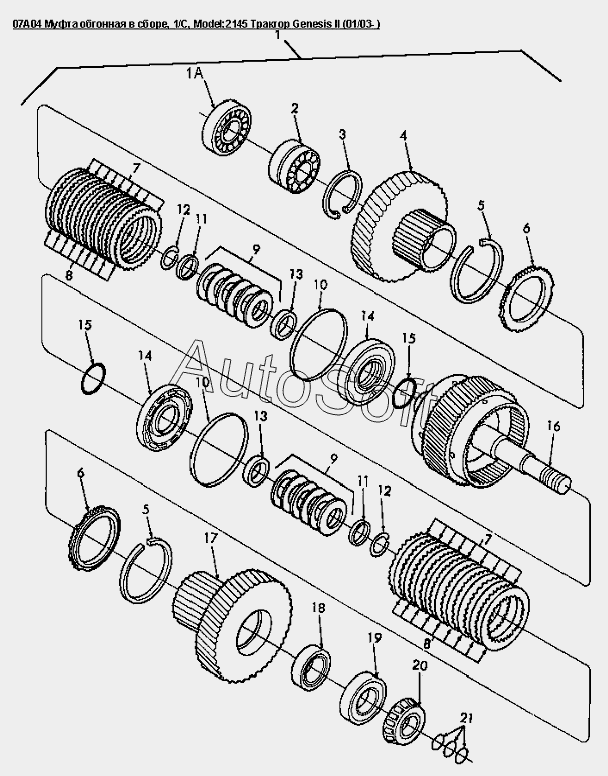

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 07A04 Муфта обгонная в сборе, 1/C
1
1A
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Муфта трансмиссии в сборе | |
| 10 | 8***6 | Уплотнение плунжера наружное | |
| 11 | 8***8 | Кольцо диам.внутр.2.73 наруж.2.80 толщина 0.16 | |
| 12 | 8***4 | Стопорное кольцо диам.2.437dm | |
| 13 | 8***5 | Шайба | |
| 14 | 8***4 | Поршень, Genesis | |
| 15 | 1***6 | Кольцо уплотнительное вн. O 2.487ID X толщина 0.1 | |
| 16 | 8***0 | Вал муфты 1С | |
| 17 | 8***2 | Шестерня муфты, 70 зубьев Genesis | |
| 18 | 8***7 | Подшипник шариковый диам.внутр.55 толщина 18мм | |
| 19 | 8***5 | Подшипник шариковый | |
| 1A | 8***8 | Подшипник в сборе вн.O 45.00 X внеш.O 85.00 X толщ | |
| 2 | 8***7 | Подшипник | |
| 20 | 8***8 | Обойма подшипника внутренняя диам.внутр.50 толщина 28мм | |
| 21 | 8***5 | Кольцо уплотнительное | |
| 3 | 8***6 | Стопорное кольцо диам.3.50 толщина 0.11 | |
| 4 | 8***1 | Шестерня муфты, 65 зубьев | |
| 5 | 8***1 | Кольцо обжимное | |
| 6 | 8***9 | Упорное кольцо | |
| 7 | 8***3 | Диски сцепления | |
| 8 | 8***3 | Муфта дисковая | |
| 9 | 8***3 | Пружина |
