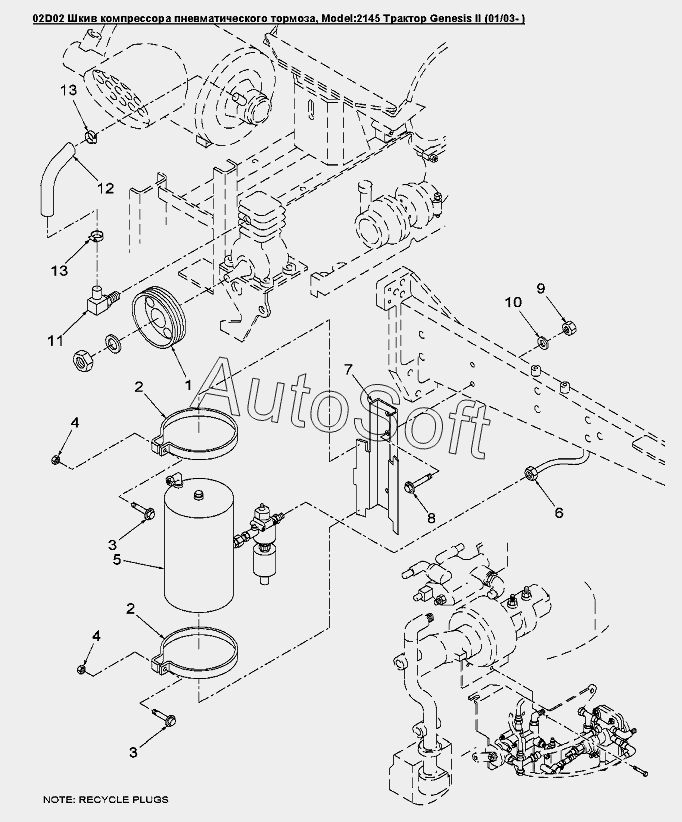

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02D02 Шкив компрессора пневматического тормоза
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Шкив компрессора GENESI | |
| 2 | 8***1 | Хомут 253.2 | |
| 3 | 9***4 | Винт с гексагональной головкой с фланцами Cl-8.8 P | |
| 4 | 1***7 | Гайка стопорная CL-8 M10 | |
| 5 | 8***8 | Ресивер | |
| 6 | 8***9 | Трубка, от компрессора до разгрузочного клапана | |
| 7 | 8***4 | Кронштейн | |
| 8 | 3***9 | Болт M16x2.0x100.0 Cl-8.8 | |
| 9 | 8***1 | Контргайка М16 | |
| 10 | 1***0 | Шайба | |
| 11 | 8***3 | Фитинг 90°, Barb-3/8 x 3/8Npt | |
| 12 | 8***1 | Рукав 25.4x37.5 100R4 | |
| 13 | 8***5 | Хомут |
