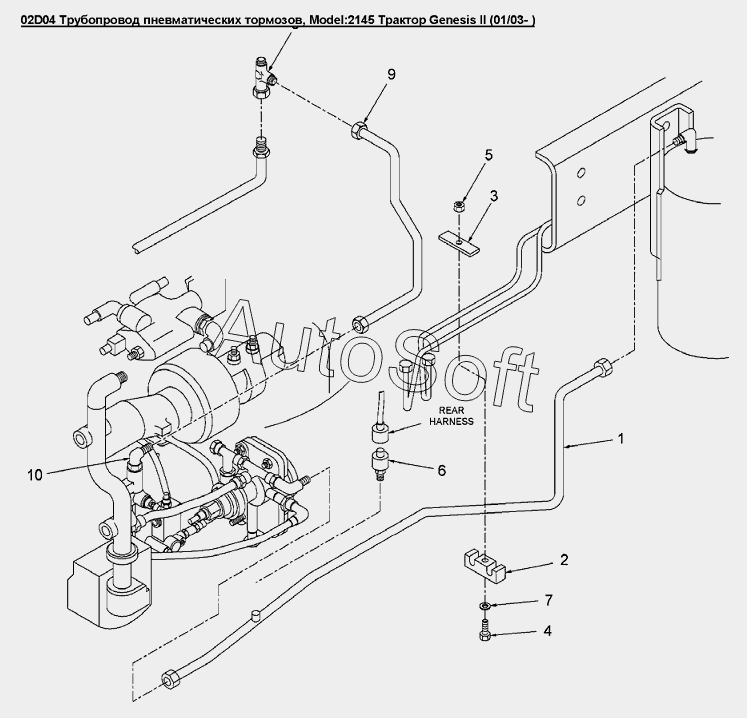

Каталог запасных частей к технике: Versatile серии GENESIS (2008). 02D04 Трубопровод пневматических тормозов
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Трубка, от бака до питающего клапана | |
| 2 | 8***9 | Хомут | |
| 3 | 6***2 | Фиксирующая пластина | |
| 4 | 4***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 5 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 6 | 8***5 | Переключатель, магистраль газовых тормозов | |
| 7 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 8 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 9 | 8***0 | Трубка задней линии пневматических тормозов GENESIS | |
| 10 | 8***0 | Фитинг, 90° M10хM12 |
