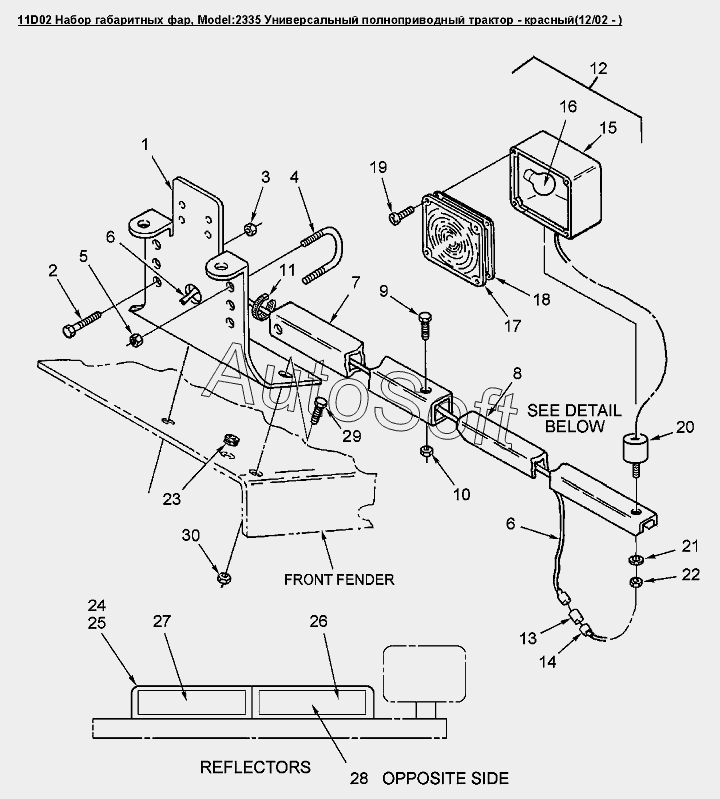

Каталог запасных частей к технике: Versatile серии 2000 (2008). 11D02 Набор габаритных фар
14
30
29
28
27
26
25
24
23
22
21
20
17
16
15
1
13
12
11
10
9
8
7
6
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Крепление для трубы, левое | |
| 1 | 8***9 | Крепление для трубы, правое | |
| 1 | 9***2 | Кронштейн, | |
| 2 | 8***0 | Болт шестигранный FLG M10x70 8.8PL | |
| 3 | 4***5 | Контргайка M10x1.5 | |
| 4 | 9***3 | U-образный болт М8x80x54x25 | |
| 5 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 6 | 8***8 | Жгут выносного фонаря | |
| 7 | 8***8 | Труба для внешнего крепления маячка | |
| 8 | 9***1 | Регулируемая опора сигнальной лампы | |
| 9 | 9***6 | Болт M12x25 8.8PL | |
| 10 | 4***6 | Гайка M12 Usr Pl | |
| 11 | 2***8 | Хомут 185мм | |
| 12 | 8***2 | Маяк проблесковый | |
| 13 | V***1 | Раз'ем | |
| 14 | 8***0 | Раз'ем | |
| 15 | 9***9 | Сигнальный фонарь | |
| 16 | 5***8 | Лампа #1156 12В | |
| 17 | 8***4 | Рассеиватель желтый, сигнальный/сигнальная фара | |
| 20 | 8***6 | Соединительный винт | |
| 21 | 8***3 | Стопорная шайба M12 PL | |
| 22 | 9***9 | Гайка M12x1.75dm | |
| 23 | 8***1 | Кольцо уплотнительное, диам.внут. 3/8 наруж. 1 1/16 толщина 3/16dm | |
| 24 | 8***1 | Правый кронштейн фары | |
| 25 | 8***2 | Левый кронштейн фары | |
| 26 | 8***6 | Отражатель красный | |
| 27 | 8***8 | Люминесцентная лампа | |
| 28 | 8***7 | Отражатель желтый | |
| 29 | 4***6 | Болт CL 8.8, M12 x 1.75 x 30 | |
| 30 | 4***6 | Гайка M12 Usr Pl |
