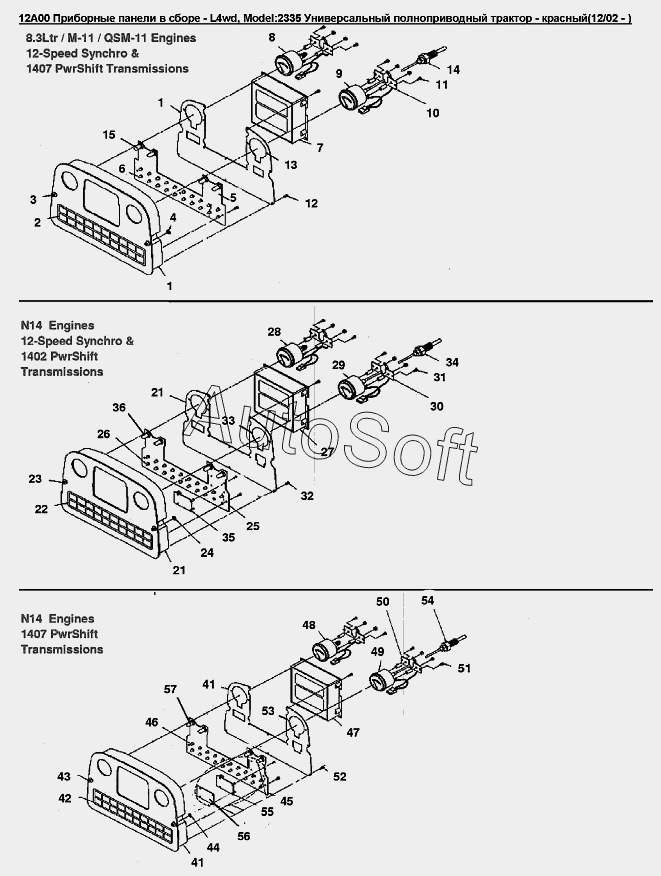

Каталог запасных частей к технике: Versatile серии 2000 (2008). 12A00 Приборные панели в сборе - L4wd
1a
1b
1c
1d
1e
1f
1g
1h
11
1j
3
4
5
5
6
7
7
7
8
9
9
9
9
10
14
15
15
21
21
21а
21b
21с
21d
21е
21f
23
24
25
25
25
26
27
27
27
28
29
29
29
29
30
34
36
36
41
41
43
44
45
46
47
48
49
50
54
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86035267 | 8***7 | Приборная панель N14 W/ 1407 АКПП | |
| 10 | 8***2 | Кронштейн | |
| 11 | 8***6 | Модуль инструментальной панели QSM11 | |
| 14 | 8***5 | Фитинг датчика охлаждения, 1/2 - 14 NPT | |
| 15 | 8***6 | Лампа | |
| 15 | 8***5 | Лампа подсветки инструментальной панели №1445 | |
| 1a | 9***6 | Приборная панель, двигатель 8.3L L4wd | |
| 1b | 8***8 | Приборная панель, двигатель 8.3L/12МКПП/1402 АКПП | |
| 1c | 8***5 | Приборная панель, двигатель 8.3L/12МКПП/1402 АКПП | |
| 1d | 8***4 | Приборная панель, двигатель 8.3L/12МКПП/1402 АКПП | |
| 1e | 8***4 | Приборная панель, двигатель 8.3L/12МКПП/1402 АКПП | |
| 1f | 8***9 | Приборная панель, двигатель 8.3L/12МКПП/1402 АКПП | |
| 1g | 8***5 | Приборная панель, двигатель 8.3L/12МКПП/1402 АКПП | |
| 1h | 8***5 | Приборная панель, двигатель 8.3L/12МКПП/1402 АКПП | |
| 1j | 8***5 | Приборная панель QSM11 | |
| 21 | 8***7 | Приборная панель N14 W/ 1407 АКПП | |
| 21b | 8***0 | Панель инструментальная | |
| 21d | 8***6 | Панель инструментальная | |
| 21f | 8***6 | Панель инструментальная | |
| 21а | 8***4 | Панель инструментальная | |
| 21е | 8***2 | Панель инструментальная | |
| 21с | 8***4 | Панель инструментальная | |
| 23 | V***5 | Винт 1/2dm | |
| 24 | V***6 | Шайба диам.внутр.0.60 наруж.11.70 толщина 0.38 | |
| 25 | 8***6 | Подсветка приборной панели, N14 МКПП | |
| 25 | 8***3 | Подсветка приборной панели | |
| 25 | 9***7 | Подсветка приборной панели, 8.3ltr / M-11 / N-14 | |
| 26 | 8***8 | Плато сигнальных ламп панели приборной | |
| 27 | 8***6 | Приборная панель в сборе | |
| 27 | 8***3 | Модуль электронный инструментальной панели | |
| 27 | 8***2 | Модуль инструментальной панели QSM11 L4WD | |
| 28 | 9***5 | Датчик давления 0.75 PSI | |
| 29 | 8***5 | Указатель температуры для панели № 86021094 | |
| 29 | 8***7 | Датчик температуры хладагента | |
| 29 | 8***0 | Указатель температуры 220/225 F | |
| 29 | 8***0 | Указатель температуры | |
| 3 | V***5 | Винт 1/2dm | |
| 30 | 8***2 | Кронштейн | |
| 34 | 8***5 | Фитинг датчика охлаждения, 1/2 - 14 NPT | |
| 36 | 8***6 | Лампа | |
| 36 | 8***5 | Лампа подсветки инструментальной панели №1445 | |
| 4 | V***6 | Шайба диам.внутр.0.60 наруж.11.70 толщина 0.38 | |
| 41 | 8***8 | Приборная панель, двигатель N14/12МКПП/1407 АКПП | |
| 43 | V***5 | Винт 1/2dm | |
| 44 | V***6 | Шайба диам.внутр.0.60 наруж.11.70 толщина 0.38 | |
| 45 | 8***4 | Подсветка приборной панели N14 АКПП | |
| 46 | 8***8 | Плато сигнальных ламп панели приборной | |
| 47 | 8***3 | Модуль электронный инструментальной панели | |
| 48 | 9***5 | Датчик давления 0.75 PSI | |
| 49 | 8***0 | Указатель температуры | |
| 5 | 8***6 | Подсветка приборной панели, N14 МКПП | |
| 5 | 9***7 | Подсветка приборной панели, 8.3ltr / M-11 / N-14 | |
| 50 | 8***2 | Кронштейн | |
| 54 | 8***5 | Фитинг датчика охлаждения, 1/2 - 14 NPT | |
| 57 | 8***5 | Лампа подсветки инструментальной панели №1445 | |
| 6 | 8***8 | Плато сигнальных ламп панели приборной | |
| 7 | 8***6 | Приборная панель в сборе | |
| 7 | 8***3 | Модуль электронный инструментальной панели | |
| 7 | 8***2 | Модуль инструментальной панели QSM11 L4WD | |
| 8 | 9***5 | Датчик давления 0.75 PSI | |
| 9 | 8***5 | Указатель температуры для панели № 86021094 | |
| 9 | 8***7 | Датчик температуры хладагента | |
| 9 | 8***0 | Указатель температуры 220/225 F | |
| 9 | 8***0 | Указатель температуры |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
